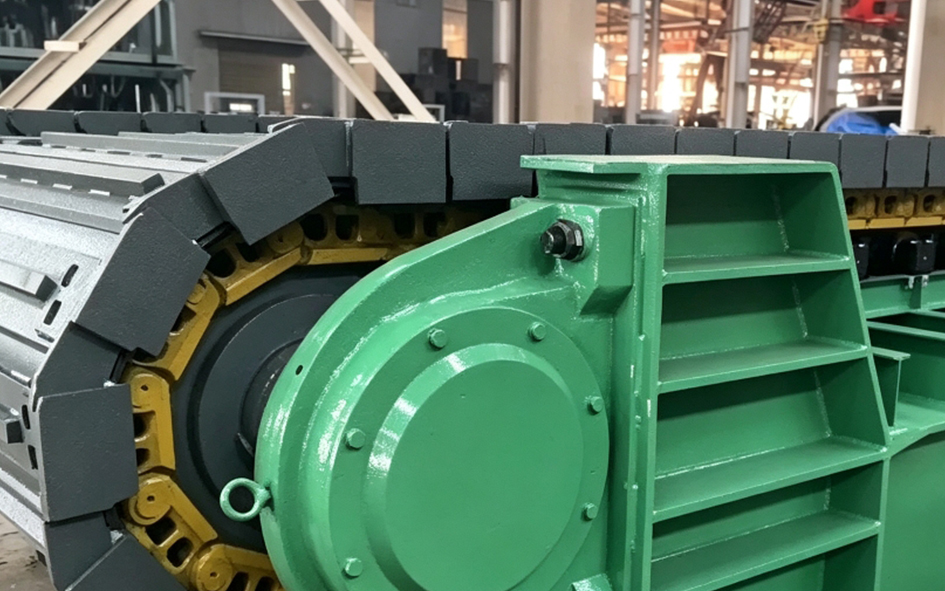

تمثل وحدة التغذية اللوحية المركبة للخدمة الشاقة تطورًا متخصصًا لوحدة التغذية اللوحية التقليدية، وتتميز بتكاملها في نظام أكبر لمعالجة المواد من خلال تكوين تركيب محدد. على عكس وحدات التغذية المستقلة التي ترتكز على أسسها الخاصة، يتم ربط وحدة التغذية اللوحية المثبتة فعليًا بإطار هيكلي أو هيكل متحرك أو قطعة أخرى من معدات المعالجة ودعمها. يوفر ترتيب التركيب هذا مزايا واضحة من حيث قابلية النقل واستخدام المساحة وتكامل النظام. يشير التصنيف "المثبت" إلى أن وحدة التغذية ليست وحدة قائمة بذاتها ولكنها مصممة لتكون جزءًا دائمًا أو شبه دائم من مجموعة أكبر، وغالبًا ما تكون مثبتة على منصة انزلاقية، أو مثبتة على مقطورة، أو مثبتة مباشرة بمسامير في هيكل كسارة أو محطة غربلة.

يظل مبدأ التشغيل الأساسي لوحدة التغذية اللوحية المركبة للخدمة الشاقة مطابقًا لمبدأ نظيرتها الثابتة: تتحرك اللوحة الترددية الثقيلة ذهابًا وإيابًا أسفل عمود من المواد، مما يوفر تغذية محكمة ومتسقة للمعدات النهائية. ومع ذلك، فإن التكوين المثبت يقدم اعتبارات تصميمية جديدة. يجب أن يتم تصميم هيكل الدعم لاستيعاب الأحمال الديناميكية لوحدة التغذية الترددية بينما يخدم أيضًا وظيفته الأساسية المتمثلة في دعم التجميع بأكمله. يجب أن تكون نقاط التثبيت قوية بما يكفي لنقل قوى وحدة التغذية إلى الهيكل دون التسبب في تشويه أو تعب. في تطبيقات الهاتف المحمول، مثل محطات التكسير المثبتة على الجنزير أو المثبتة على العجلات، يجب أيضًا تصميم وحدة التغذية لتحمل الضغوط الإضافية للنقل والتشغيل على التضاريس غير المستوية.

إن تعدد استخدامات وحدة التغذية اللوحية المركبة للخدمة الشاقة جعلها خيارًا شائعًا في الصناعات التي تكون فيها قيود التنقل أو المساحة ذات أهمية قصوى. في المحاجر والتعدين، أصبحت محطات التكسير المجنزرة والمدولبة شائعة بشكل متزايد، مما يسمح للمشغلين بنقل معدات المعالجة مباشرة إلى مصدر المواد. في هذه التطبيقات، تعتبر وحدة التغذية اللوحية المركبة هي الواجهة المهمة بين الحفار أو الجرافة التي تغذي المصنع والكسارة الأولية. في المحطات الثابتة، يمكن أن يؤدي تركيب وحدة التغذية مباشرة على هيكل الكسارة إلى تقليل البصمة الإجمالية للنظام وتبسيط مسار تدفق المواد، مما يلغي الحاجة إلى أساس منفصل والناقلات المرتبطة به. يمكن أن يؤدي هذا التكامل إلى توفير كبير في التكاليف والكفاءة التشغيلية.

ميزات البناء والتصميم

يعد تصميم وحدة التغذية اللوحية للخدمة الشاقة بمثابة دراسة في الهندسة القوية، حيث يتم تحسين كل مكون لتلبية المتطلبات المزدوجة لتغذية المواد الموثوقة والمتطلبات الهيكلية لترتيب التركيب. الإطار الرئيسي، الذي يكون في وحدة التغذية الثابتة عبارة عن قاعدة ثقيلة الصنع، يكون في وحدة التغذية المُثبتة بمثابة دعم هيكلي وواجهة بين وحدة التغذية وهيكل التثبيت. يتم تصنيع هذا الإطار عادةً من صفائح فولاذية سميكة وعالية القوة ويتم تقويتها بشكل كبير بأضلاع داخلية وألواح مجمعة. تم تصميم نقاط التثبيت خصيصًا لتوزيع الأحمال بالتساوي على الهيكل الداعم، مما يمنع تركيزات الضغط التي قد تؤدي إلى التشقق أو التعب.

تعتبر صينية التغذية نفسها مكون التآكل الأساسي وهي مصنوعة من الفولاذ الثقيل المقاوم للتآكل. في التصميمات النموذجية، يتم تبطين المقلاة ببطانات تآكل قابلة للاستبدال، وعادة ما تكون مصنوعة من الحديد عالي الكروم أو فولاذ المنغنيز، والتي يتم تثبيتها بمسامير في المقلاة. يتم تقسيم هذه البطانات لتسهيل الاستبدال؛ يمكن تغيير الأجزاء الفردية دون إزالة المقلاة بأكملها. يتم تحديد سمك صينية القاعدة والبطانات من خلال التطبيق المحدد. في تطبيق الكسارة الأولية حيث تتعامل وحدة التغذية مع كتل كبيرة وثقيلة من الصخور، ستكون المقلاة والبطانات أكثر سمكًا بشكل كبير من التطبيق الثانوي الذي يتعامل مع مواد أصغر. يتم رفع الحواف الجانبية للمقلاة لاحتواء المادة كما أنها مزودة ببطانات تآكل.

تم تصميم نظام دعم الوعاء الترددي في وحدة التغذية المُثبتة للأحمال الثقيلة وعمر الخدمة الطويل. يتم دعم المقلاة على سلسلة من بكرات الخدمة الشاقة أو المحامل المنزلقة المثبتة على الإطار الرئيسي. في التصميمات ذات النوع الأسطواني، تكون الأسطوانات ذات قطر كبير ومجهزة بمحامل محكمة الغلق وشديدة التحمل لمنع التلوث بالغبار والحصى. تمت محاذاة هذه الأسطوانات بدقة لضمان حركة سلسة وخالية من الاحتكاك للمقلاة. في التصميمات ذات المحامل المنزلقة، يتم تثبيت المقلاة على شرائح فولاذية صلبة. على الرغم من أن هذا التصميم أبسط، إلا أنه يتطلب عادةً المزيد من التشحيم والفحص المتكرر. بغض النظر عن نوع الدعم، تم تصميم النظام للتعامل مع أحمال الضغط العالية الناتجة عن عمود المادة والقوى الديناميكية للحركة الترددية.

يعد نظام القيادة الخاص بوحدة التغذية اللوحية للخدمة الشاقة مجالًا آخر من مجالات التركيز الهندسي المكثف. يجب أن يكون المحرك وعلبة التروس وآلية الكرنك مدمجة وقوية، وغالبًا ما يتم تجميعها في مجموعة موفرة للمساحة. عادةً ما يكون نظام القيادة مثبتًا على شفة أو مثبتًا مباشرة بالإطار الرئيسي لتقليل الأبعاد الإجمالية. عادة ما يكون المحرك ذو عزم دوران عالي وتصميم منخفض السرعة قادر على البدء تحت الحمل. صندوق التروس عبارة عن وحدة تخفيض للخدمة الشاقة توفر مضاعفة عزم الدوران اللازمة. تقوم آلية الكرنك بتحويل الحركة الدوارة إلى الحركة الترددية للمقلاة. قضبان التوصيل عبارة عن مطروقات فولاذية ضخمة، والمحامل كبيرة الحجم للتعامل مع الأحمال الشديدة. تشتمل العديد من التصميمات على دبوس قص أو أداة توصيل تحد من عزم الدوران لحماية نظام القيادة في حالة التحميل الزائد، مثل الانحشار الناتج عن المعدن المتشرد أو التدفق المفاجئ للمواد.

سيناريوهات التطبيق

يتم نشر وحدة التغذية اللوحية المركبة للخدمة الشاقة في نطاق واسع من التطبيقات حيث يوفر دمجها في نظام أكبر مزايا مميزة. إن قدرته على التكيف مع التركيبات المتنقلة والثابتة تجعله حلاً متعدد الاستخدامات للعديد من تحديات التعامل مع المواد. يتم اختيار تكوين التركيب المحدد - سواء كان مثبتًا على منصة انزلاقية، أو مثبتًا على مقطورة، أو مثبتًا على مسار، أو مثبتًا مباشرة بكسارة - ليتوافق مع المتطلبات التشغيلية للتطبيق.

محطات التكسير المتنقلة: أحد أبرز التطبيقات هو محطات التكسير المتنقلة المثبتة على الجنزير أو المثبتة على العجلات. في صناعات المحاجر والتعدين، أصبحت المحطات المتنقلة هي المعيار للعديد من العمليات، مما يسمح للمشغلين بنقل الكسارة مباشرة إلى وجه المحجر أو المنجم. وهذا يلغي الحاجة إلى شاحنات النقل لنقل المواد إلى مصنع ثابت، مما يقلل بشكل كبير من تكاليف التشغيل. في هذه المصانع، يتم تركيب وحدة التغذية اللوحية المركبة في الجزء العلوي من هيكل المصنع، مباشرة أسفل قادوس التغذية. تقوم وحدة التغذية باستخراج المواد من القادوس وتغذيتها بمعدل متحكم فيه إلى الفك الأساسي أو الكسارة التصادمية المثبتة بالأسفل. يتم تركيب المجموعة بأكملها على هيكل مجنزرة أو ذات عجلات، مما يسمح بتحريكها بسهولة حول الموقع. يضمن البناء القوي لوحدة التغذية قدرتها على تحمل قسوة التشغيل والنقل.

محطات الغربلة المتنقلة: بالإضافة إلى محطات التكسير، تُستخدم مغذيات الألواح المركبة أيضًا في محطات الغربلة المتنقلة. تم تصميم هذه المصانع لغربلة المواد إلى أجزاء مختلفة الحجم ويمكن استخدامها مع الكسارة أو كوحدة مستقلة. في مصنع الغربلة، يتم استخدام وحدة التغذية المركبة لتغذية المواد الخام إلى الغربلة الأولية. ويضمن التفريغ المتحكم فيه لوحدة التغذية وجود طبقة متساوية من المواد عبر سطح الشاشة، مما يزيد من كفاءة الشاشة وإنتاجيتها.

أنظمة النقل المحمولة: يوجد تطبيق آخر في أنظمة النقل المحمولة، حيث يتم استخدام وحدة تغذية لوحة مثبتة للتحكم في تصريف المواد من المخزون إلى ناقل محمول. وهذا أمر شائع في إعادة تدوير البناء والهدم، وعمليات الرمل والحصى، وفي مختلف تطبيقات معالجة المواد السائبة. يتم تثبيت وحدة التغذية على إطار محمول يمكن تحريكه بواسطة رافعة شوكية أو رافعة شوكية. يسمح هذا الترتيب للمشغلين بإعداد نظام مناولة المواد بسرعة ثم نقله إلى موقع آخر عند انتهاء المهمة.

المحطات الثابتة المتكاملة: في محطات المعالجة الثابتة، غالبًا ما يتم دمج وحدة التغذية اللوحية المركبة مباشرةً في هيكل الكسارة أو الغربال. ويتم ذلك لتقليل البصمة الإجمالية للنظام وتبسيط مسار تدفق المواد. ومن خلال التخلص من الحاجة إلى قاعدة تغذية منفصلة وناقل إضافي لنقل المواد من وحدة التغذية إلى الكسارة، يمكن أن يؤدي هذا النهج المتكامل إلى توفير كبير في تكاليف رأس المال والتشغيل. يتم تثبيت وحدة التغذية مباشرة بإطار الكسارة، مما يضمن المحاذاة المثالية بين تفريغ وحدة التغذية وفتحة تغذية الكسارة. كما يعمل هذا التكامل الوثيق على تقليل ارتفاع النقل، مما يقلل من توليد الغبار وتدهور المواد.

عمليات إعادة التدوير: تعد صناعة إعادة التدوير، وخاصة في معالجة نفايات البناء والهدم، مستخدمًا رئيسيًا آخر لمغذيات الألواح المركبة. غالبًا ما تتطلب هذه العمليات القدرة على الحركة لمعالجة المواد في مواقع الهدم المختلفة. يمكن نقل محطة متنقلة مزودة بوحدة تغذية لوحية مثبتة إلى موقع ما، ومعالجة مواد النفايات، ومن ثم نقلها إلى الموقع التالي. إن قدرة وحدة التغذية على التعامل مع مجموعة واسعة من المواد، بما في ذلك الخرسانة المسلحة والأسفلت وحطام الهدم المختلط، تجعلها مكونًا أساسيًا في هذه المحطات.

تعليمات التشغيل

يتبع تشغيل وحدة التغذية اللوحية المركبة للخدمة الشاقة نفس المبادئ العامة مثل وحدة التغذية الثابتة، ولكن مع بعض الاعتبارات المهمة المتعلقة بترتيب التركيب. سواء كانت وحدة التغذية جزءًا من محطة متنقلة أو نظامًا ثابتًا متكاملاً، يجب أن يكون المشغل على دراية كاملة بالمعدات وإجراءات التشغيل المحددة الخاصة بها.

فحص ما قبل التشغيل: قبل بدء تشغيل وحدة التغذية، يلزم إجراء فحص شامل. يجب على المشغل فحص الماكينة بأكملها بصريًا، مع إيلاء اهتمام خاص لنقاط التثبيت. يجب أن تكون جميع البراغي والمثبتات التي تربط وحدة التغذية بهيكل الدعم الخاص بها آمنة. في تطبيقات الهاتف المحمول، يجب على المشغل أيضًا فحص الهيكل وأي أنظمة سحب أو نقل للتأكد من أنها في حالة جيدة. يجب فحص بطانات التآكل الموجودة على المقلاة والتنانير الجانبية بحثًا عن التآكل، كما يجب تشديد أي مسامير مفكوكة. يجب تقييم حالة مكونات محرك الأقراص - المحرك وعلبة التروس وآلية الكرنك. يجب فحص مستويات التشحيم وإجراء أي تشحيم مطلوب. يجب فحص القادوس الموجود فوق وحدة التغذية بحثًا عن أي عوائق مادية. يجب التحقق من أن جميع حراس السلامة ومحطات التوقف في حالات الطوارئ في مكانها الصحيح وأنها فعالة.

إجراء بدء التشغيل: يعد تسلسل بدء التشغيل أمرًا بالغ الأهمية لتقليل الضغط على المعدات. يجب على المشغل أولاً إطلاق إنذار تحذيري لتنبيه الموظفين في المنطقة. بعد الإنذار، يتم تشغيل محرك القيادة. يجب أن تبدأ وحدة التغذية دائمًا دون وجود أي مواد على المقلاة. وهذا يسمح لقطار القيادة بالوصول إلى السرعة الكاملة تحت حمل منخفض. بمجرد تشغيل وحدة التغذية بسلاسة، يمكن فتح البوابة الموجودة على قادوس التغذية للسماح بتدفق المواد إلى الوعاء. يتم ضبط معدل التغذية عن طريق ضبط طول الشوط، وهي عملية يجب إجراؤها تدريجيًا مع مراقبة تدفق المواد.

المراقبة أثناء التشغيل: المراقبة المستمرة ضرورية. يجب على المشغل مراقبة تدفق المواد للتأكد من أنها متسقة وخالية من العوائق. ويجب معالجة أي سد في القادوس على الفور. يجب على المشغل الاستماع لأي أصوات غير عادية من وحدة التغذية ومراقبة درجات حرارة المحرك وعلبة التروس. وينبغي أيضًا ملاحظة مستويات اهتزاز وحدة التغذية وهيكل التركيب الخاص بها. يمكن أن يشير الاهتزاز المفرط إلى وجود مشكلة في وحدة التغذية أو نقطة تثبيت غير ثابتة. في المحطات المتنقلة، يجب على المشغل أيضًا أن يكون على دراية بالتضاريس؛ إذا كان النبات على أرض غير مستوية، فقد يؤثر ذلك على أداء وحدة التغذية ويجب معالجته عن طريق تسوية النبات.

إجراء إيقاف التشغيل: يجب أن يكون إيقاف تشغيل وحدة التغذية عملية خاضعة للرقابة. يتم إغلاق بوابة القادوس أولاً لإيقاف تدفق المواد. يُسمح لوحدة التغذية بمواصلة التشغيل حتى تصبح المقلاة فارغة تمامًا. وهذا يمنع المواد من التجمع على المقلاة، الأمر الذي قد يسبب مشاكل أثناء بدء التشغيل التالي. بمجرد أن يصبح الوعاء فارغًا، يتوقف محرك التشغيل. يجب على المشغل بعد ذلك إجراء فحص ما بعد العملية، والتحقق من وجود أي علامات تلف أو تآكل غير طبيعي. يجب تنظيف الجهاز ونقاط التثبيت الخاصة به من أي غبار أو حطام متراكم. يجب فحص نقاط التشحيم وصيانتها حسب الحاجة.

الأسئلة والحلول الشائعة

يخضع تشغيل وحدة التغذية اللوحية المركبة للخدمة الشاقة لعدد من المشكلات الشائعة. يعد فهم هذه المشكلات وحلولها أمرًا ضروريًا لتقليل وقت التوقف عن العمل وزيادة الإنتاجية إلى الحد الأقصى.

لماذا تهتز وحدة التغذية بشكل مفرط أثناء التشغيل؟ الاهتزاز المفرط هو مصدر قلق خطير. السبب الأكثر احتمالا هو نقطة تركيب فضفاضة. يجب فحص البراغي التي تربط وحدة التغذية بهيكل الدعم الخاص بها وإحكام ربطها بعزم الدوران المحدد. في المصانع المتنقلة، يمكن أن تتسبب الأرض غير المستوية في التواء الهيكل، مما قد يؤدي إلى الضغط على وحدة التغذية والتسبب في الاهتزاز. يجب تسوية المصنع بشكل صحيح قبل التشغيل. تشمل الأسباب الأخرى تآكل المحمل في آلية القيادة أو عدم توازن الوعاء بسبب التحميل غير المتساوي للمواد. إذا كان الاهتزاز شديدًا، فيجب إيقاف وحدة التغذية فورًا وفحصها.

كيف يمكنني نقل محطة متنقلة باستخدام وحدة تغذية لوحية مثبتة بأمان؟ يتطلب نقل محطة متنقلة رعاية خاصة لمنع تلف وحدة التغذية وتركيبها. قبل النقل، يجب تأمين وحدة التغذية. تشتمل بعض التصميمات على أقفال نقل تعمل على تقييد وعاء التغذية فعليًا لمنعه من الحركة أثناء النقل. يجب على المشغل أيضًا التأكد من أن القادوس فارغ وأن أي مادة سائبة قد تم إزالتها من الوعاء. يجب أن تظل سرعة نقل المحطة ضمن توصيات الشركة المصنعة، ويجب سحب المحطة فقط على الطرق الناعمة والمستوية. يجب توخي الحذر بشكل خاص عند الدوران لمنع النبات من الانقلاب.

ما الذي يتسبب في انحراف وعاء التغذية أو انحرافه؟ يجب أن تسير صينية التغذية في مسار مستقيم ومتوازي. إذا بدأ في الانحراف، فهذا يشير إلى وجود مشكلة في بكرات الدعم أو المحامل المنزلقة. يمكن أن تتسبب الأسطوانات أو المحامل البالية في انحراف المقلاة. قد تكون آلية القيادة أيضًا غير قابلة للضبط، مما يتسبب في قوة غير متساوية على المقلاة. إذا كانت المقلاة منحرفة، فيجب إيقاف وحدة التغذية وفحصها. يجب تعديل نظام الدعم أو استبدال المكونات حسب الحاجة لاستعادة المحاذاة الصحيحة.

لماذا تتراكم المواد على المقلاة، حتى عندما تكون وحدة التغذية قيد التشغيل؟ غالبًا ما يحدث تراكم المواد بسبب الرطوبة الزائدة أو الغرامات الموجودة في مادة التغذية. إذا كانت المادة لزجة، فمن الممكن أن تلتصق بالمقلاة وتتراكم مع مرور الوقت. قد يحتاج المشغل إلى تقليل طول الشوط للسماح بحمل طبقة أرق من المادة. تستخدم بعض النباتات آلية اهتزازية أو مكشطة لتنظيف المقلاة بشكل مستمر. وينبغي أيضًا مراقبة محتوى الرطوبة في مادة التغذية؛ إذا كانت مرتفعة باستمرار، قد يكون من الضروري إجراء خطوة تجفيف أو فحص مسبق.

كيف يمكنني ضبط معدل التغذية للمواد المختلفة؟ يتم التحكم في معدل التغذية عن طريق ضبط طول شوط الوعاء الترددي. يتم ذلك عادةً عن طريق تغيير موضع دبوس الكرنك على العمود المرفقي. تؤدي زيادة رمي الكرنك إلى زيادة طول الشوط ومعدل التغذية؛ يؤدي تقليل الرمية إلى تقليل معدل التغذية. يجب على المشغل الرجوع إلى دليل الجهاز لمعرفة الإجراء الصحيح. في المصانع المتنقلة ذات القيادة المتغيرة السرعة، يمكن أيضًا تعديل معدل التغذية عن طريق تغيير سرعة المحرك. ومع ذلك، فإن تعديل طول الشوط هو الطريقة الأساسية للتحكم في معدل التغذية.

في الختام، تعد وحدة التغذية اللوحية المركبة للخدمة الشاقة حلاً قويًا ومتعدد الاستخدامات لتغذية المواد في نطاق واسع من التطبيقات. يوفر دمجها في الأنظمة المتنقلة والثابتة مزايا واضحة من حيث التنقل واستخدام المساحة وتكلفة النظام. من خلال فهم تصميم وحدة التغذية وتطبيقاتها المختلفة وإجراءات التشغيل الصحيحة وحلول المشكلات الشائعة، يمكن لمشغلي المصنع وموظفي الصيانة التأكد من أن هذه المعدات توفر خدمة موثوقة وفعالة لسنوات عديدة.
