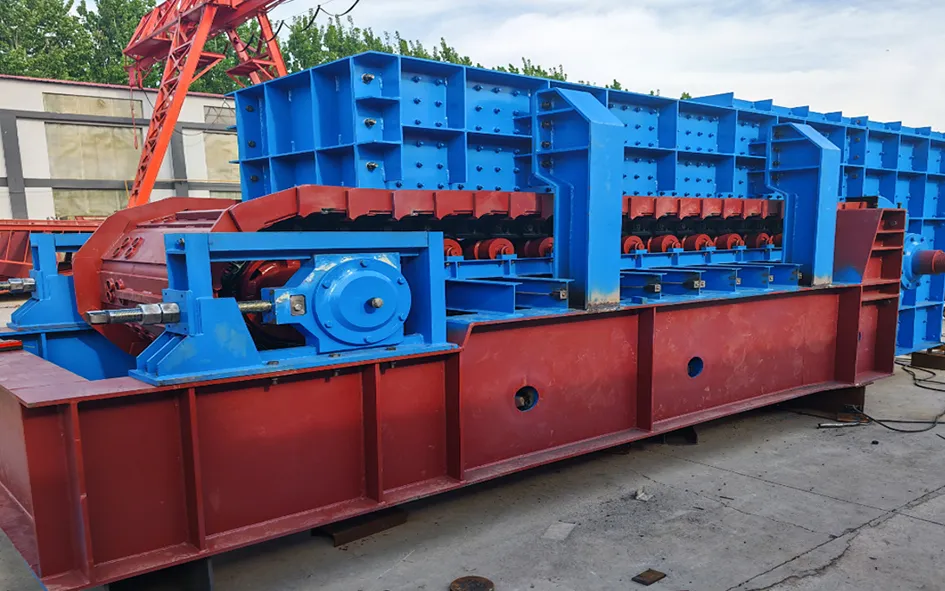

تعتبر وحدة التغذية اللوحية الثابتة للخدمة الشاقة بمثابة قطعة أساسية من المعدات في صناعة معالجة المواد السائبة، وتمثل التكوين الكلاسيكي والأكثر شهرة لهذه الآلة الأساسية. على عكس نظيراتها المثبتة أو المتنقلة، تم تصميم وحدة التغذية الثابتة للتركيب الدائم في موقع ثابت داخل مصنع المعالجة. ويتم تثبيته بمسامير على أساس خرساني مخصص أو نظام دعم فولاذي هيكلي، ليصبح عنصرًا ثابتًا في خط الإنتاج. يوفر هذا التثبيت الثابت أقصى قدر من الاستقرار ويسمح بأكبر وأقوى التصميمات، مما يجعل وحدة التغذية الثابتة هي الخيار المفضل لتطبيقات الخدمة المستمرة ذات السعة العالية في دوائر التكسير الأولية وغيرها من سيناريوهات معالجة المواد الصعبة.

ويؤكد مصطلح "ثابت" على ديمومة التركيب، وهو ما يمثل تمييزًا حاسمًا عن الوحدات المحمولة أو المتنقلة. تعتبر وحدة التغذية الثابتة جزءًا من البنية التحتية طويلة المدى للمحطة، ومن المتوقع أن تعمل بشكل موثوق لعقود من الزمن مع الصيانة المناسبة. تم تصميم أساسها خصيصًا لدعم وزن وحدة التغذية، وعمود المادة الموجود فوقها، والقوى الديناميكية المتولدة أثناء التشغيل. يسمح هذا الدعم القوي والثابت لوحدة التغذية بالتعامل مع الأحمال القصوى، بما في ذلك التأثير الهائل للكتل الكبيرة من الصخور أو الخام المتساقط من ارتفاع كبير، دون أي خطر للتحول أو سوء المحاذاة. كما يسهل التصميم الثابت استخدام مكونات أكبر وأثقل، مثل المحركات كبيرة الحجم، وعلب التروس الضخمة، وأحواض التغذية الأكثر سمكًا، مما يتيح قدرات إنتاجية أعلى.

إن مبدأ التشغيل الأساسي لوحدة التغذية اللوحية الثابتة للخدمة الشاقة مطابق لجميع مغذيات الألواح: تتحرك اللوحة الفولاذية الثقيلة الترددية ذهابًا وإيابًا أسفل عمود من المواد، مما يوفر تغذية متسقة ومتحكم فيها. ومع ذلك، يسمح التكوين الثابت بتحسين كل جانب من جوانب التصميم لتحقيق أقصى قدر من الموثوقية والأداء. تتم محاذاة وحدة التغذية بدقة مع القادوس الموجود بالأعلى والكسارة أو الناقل بالأسفل، مما يؤدي إلى إنشاء مسار تدفق سلس للمواد. تم تصميم المكونات الكبيرة شديدة التحمل لسهولة الوصول إليها لإجراء الصيانة، كما يسمح التثبيت الدائم بتنفيذ أنظمة تحكم متطورة لمراقبة وتنظيم تشغيل وحدة التغذية. هذا المزيج من الاستقرار والقدرة والموثوقية يجعل وحدة التغذية الثابتة الثابتة مكونًا لا غنى عنه في العديد من العمليات الصناعية الكبرى في العالم.

ميزات البناء والتصميم

يعد تصميم وحدة التغذية الثابتة الثابتة للخدمة الشاقة بمثابة تحفة فنية في الهندسة القوية، حيث يتم تحديد حجم كل مكون وتصنيعه ليتحمل أقسى ظروف التشغيل. الإطار الرئيسي هو أساس الجهاز بأكمله. وهي مصنوعة من صفائح فولاذية سميكة وعالية القوة، غالبًا ما يتجاوز سمكها خمسين ملم، ويتم تقويتها بشكل كبير بأضلاع داخلية وأعضاء متقاطعة وألواح التقوية. يوفر هذا الهيكل الضخم الصلابة اللازمة لدعم الوزن الهائل لعمود المادة في القادوس ولامتصاص القوى الديناميكية للوعاء الترددي دون تشويه. تم تصميم الإطار بأقدام تثبيت موضوعة بشكل استراتيجي ومثبتة بمسامير على الأساس الخرساني باستخدام براغي تثبيت شديدة التحمل. تعد محاذاة نقاط التثبيت هذه أمرًا بالغ الأهمية، حيث أن أي اختلال في المحاذاة يمكن أن يؤدي إلى تحميل غير متساوٍ وتآكل مبكر لمكونات وحدة التغذية.

إن وعاء التغذية هو مكون العمل الأساسي ويتعرض لأشد أنواع التآكل. وهي مصنوعة من صفائح فولاذية ثقيلة ومقاومة للتآكل، ويبلغ سمكها عادةً من ثلاثين إلى ستين ملم، اعتمادًا على التطبيق. تم تجهيز المقلاة بنظام شامل من بطانات التآكل القابلة للاستبدال. عادة ما تكون هذه البطانات مصنوعة من الحديد عالي الكروم، وهي مادة توفر مقاومة استثنائية للتآكل الكاشط. يتم تقسيم البطانات إلى أقسام يمكن التحكم فيها بسهولة ويتم تثبيتها بمسامير في المقلاة، مما يسمح باستبدال سريع وفعال عند ارتدائها. يعد تصميم ملحق البطانة أمرًا بالغ الأهمية؛ يجب أن تكون البراغي غائرة لمنع تعرضها للتلف بسبب المادة المنزلقة. تم رفع الحواف الجانبية للمقلاة لاحتواء المادة كما أنها محمية ببطانات التآكل. غالبًا ما يتم تعزيز الحافة الأمامية للوعاء، التي تقوم بتفريغ المادة، بقضيب تآكل ثقيل لتحمل تأثير المادة الخارجة من وحدة التغذية.

تم تصميم نظام دعم الوعاء الترددي في وحدة التغذية الثابتة لتحقيق أقصى قدر من المتانة والحد الأدنى من الصيانة. يتم دعم المقلاة على سلسلة من بكرات الخدمة الشاقة المثبتة على الإطار الرئيسي. تتميز هذه الأسطوانات بقطر كبير، غالبًا ما يتجاوز ثلاثمائة ملليمتر، ومجهزة بمحامل ضخمة محكمة الغلق ومحمية من التلوث بواسطة أختام المتاهة. تتم محاذاة الأسطوانات بدقة ويتم تركيبها على محامل تحمل قابلة للتعديل للسماح بضبط محاذاة المقلاة بشكل دقيق. في بعض التطبيقات شديدة التحمل، قد يتم دعم المقلاة على محامل منزلقة شديدة التحمل بدلاً من البكرات. توفر المحامل المنزلقة، وهي في الأساس شرائح تآكل كبيرة مصنوعة من مادة منخفضة الاحتكاك، نظام دعم أبسط وأكثر قوة وأقل عرضة للتلوث. ومع ذلك، فهي تتطلب عمومًا تشحيمًا أكثر تكرارًا ويكون ضبطها أكثر صعوبة.

إن نظام القيادة الخاص بوحدة التغذية الثابتة للخدمة الشاقة عبارة عن مجموعة قوية ومتينة. يتكون عادة من محرك كهربائي كبير، وعلبة تروس تخفيض للخدمة الشاقة، وآلية كرنك قوية. غالبًا ما يكون المحرك عبارة عن تصميم عالي عزم الدوران وبطيء السرعة وقادر على البدء تحت الحمل. إن صندوق التروس عبارة عن وحدة ضخمة، غالبًا ما تزن عدة أطنان، وتوفر نسبة تخفيض كبيرة لتحويل الدوران عالي السرعة للمحرك إلى خرج منخفض السرعة وعزم الدوران العالي اللازم لتحريك المقلاة المحملة بشكل كبير. عادة ما يتم تركيب علبة التروس على شكل شفة مباشرة على الإطار الرئيسي لضمان المحاذاة المثالية. إن آلية الكرنك، التي تحول الحركة الدوارة إلى حركة ترددية للمقلاة، مصنوعة من مكونات فولاذية ضخمة. العمود المرفقي عبارة عن عمود فولاذي كبير، وقضبان التوصيل قوية بنفس القدر. المحامل الموجودة على العمود المرفقي كبيرة الحجم ومصممة لسهولة الفحص والاستبدال. غالبًا ما يتم وضع مجموعة محرك الأقراص بأكملها في غلاف وقائي لمنع التلامس العرضي واحتواء أي تسرب لزيوت التشحيم.

سيناريوهات التطبيق

يتم نشر وحدة التغذية اللوحية الثابتة للخدمة الشاقة في مجموعة واسعة من التطبيقات حيث تعد قدرتها وموثوقيتها ومتانتها أمرًا ضروريًا. إنها وحدة التغذية المفضلة لعمليات الخدمة المستمرة عالية السعة التي تتطلب تغذية متسقة وخاضعة للرقابة لأكثر المواد صعوبة. تمثل السيناريوهات التالية التطبيقات الأكثر شيوعًا والأكثر تطلبًا لهذا الجهاز.

التكسير الأولي في تعدين الصخور الصلبة: التطبيق الأكثر تطلبًا لوحدة تغذية الألواح الثابتة هو في دائرة التكسير الأولية لمنجم الصخور الصلبة. في هذا السيناريو، يتم تثبيت وحدة التغذية في الجزء السفلي من قادوس الاستقبال الضخم. يتم تفريغ الخام الذي يتم استخراجه من المنجم، والذي قد يشتمل على كتل تزن عدة أطنان، في القادوس بواسطة شاحنات النقل الكبيرة. تقوم وحدة التغذية اللوحية باستخراج هذا الخام من القادوس وتغذيته بمعدل متحكم فيه إلى الكسارة الدورانية أو الكسارة الفكية الأولية. يجب أن تكون وحدة التغذية قادرة على تحمل التأثير الهائل للخام الذي يسقط من ارتفاع ومقاومة التآكل الشديد الناتج عن الصخور الصلبة والحادة. إن تغذيتها المتسقة والمتحكم فيها ضرورية لزيادة إنتاجية الكسارة وتقليل تآكل مكونات التكسير.

معالجة خام الحديد: تعتمد مصانع معالجة خام الحديد بشكل كبير على مغذيات الألواح الثابتة. يتم تغذية الخام، الذي غالبًا ما يكون كثيفًا للغاية وكاشطًا، من صناديق التخزين إلى الكسارات الأولية والثانوية. تعد قدرة وحدة التغذية اللوحية على التعامل مع المواد الثقيلة والمتكتلة وتوفير تغذية متسقة أمرًا بالغ الأهمية للتشغيل الفعال لمحطة المعالجة بأكملها. في العديد من عمليات خام الحديد، يكون الخام رطبًا ولزجًا، مما قد يمثل تحديًا لأنواع المغذيات الأخرى. تضمن عملية الإزاحة الإيجابية لوحدة تغذية الألواح دفع المادة للأمام، حتى عندما تكون مبللة، مما يحافظ على تغذية ثابتة للمعدات النهائية.

تعدين النحاس والذهب: يعتمد تعدين المعادن الأساسية والثمينة، مثل النحاس والذهب، بشكل كبير على مغذيات الألواح الثابتة. غالبًا ما يكون الخام في هذه العمليات قاسيًا للغاية وكاشطًا، ويتم استخراجه بكميات كبيرة. تُستخدم مغذيات الألواح في دوائر التكسير الأولية لهذه المناجم لتوفير تغذية خاضعة للرقابة للكسارات. تعد متانة وحدة التغذية وموثوقيتها أمرًا ضروريًا للحفاظ على التوفر العالي المطلوب في عمليات التعدين الحديثة، حيث يمكن أن يؤدي أي توقف عن العمل إلى خسائر كبيرة في الإنتاج.

إنتاج الأسمنت: في صناعة الأسمنت، تُستخدم مغذيات الألواح الثابتة للتعامل مع مجموعة متنوعة من المواد الخام، بما في ذلك الحجر الجيري والطين والصخر الزيتي وخام الحديد. وغالباً ما يتم استخراج هذه المواد من المحاجر على شكل مواد كبيرة ومتكتلة ورطبة في بعض الأحيان. يتم استخدام وحدات التغذية في مرحلة التكسير الأولية لتنظيم تغذية الكسارة. كما يتم استخدامها لاحقًا في العملية لتغذية الكلنكر، المنتج الوسيط الصلب الكاشط لتصنيع الأسمنت، إلى مطاحن الطحن النهائية. إن قدرة وحدة تغذية الألواح على تحمل الصدمات والتآكل والتعامل مع المواد اللزجة تجعلها خيارًا موثوقًا به لصناعة الأسمنت.

الإنتاج الكلي: تستخدم المحاجر التي تنتج الحجر المسحوق والرمل والحصى لأغراض البناء أيضًا مغذيات الألواح الثابتة. يتم استخدام وحدات التغذية لاستخراج المواد من كومة الاندفاع الأولية أو القادوس وتغذيتها إلى الكسارة الأولية. يمكن أن تختلف المادة من الحجر الجيري الناعم إلى الجرانيت الصلب، ويجب أن تكون وحدة التغذية قادرة على التعامل مع هذا التباين. تعتبر التغذية التي يتم التحكم فيها والتي توفرها وحدة التغذية اللوحية ضرورية لزيادة كفاءة دائرة التكسير ولإنتاج منتج ثابت.

توليد الطاقة: تستخدم محطات توليد الطاقة التي تعمل بالفحم مغذيات الألواح الثابتة لتغذية الفحم من صوامع التخزين إلى المطاحن التي تطحن الفحم إلى مسحوق ناعم للاحتراق. يمكن أن يكون الفحم شديد الكشط ويمكن أن يحتوي على كتل كبيرة. تعتبر التغذية الموثوقة والمتحكم بها لوحدة التغذية اللوحية ضرورية للحفاظ على إمداد ثابت من الوقود للغلايات، مما يضمن توليد طاقة مستقر.

تعليمات التشغيل

يتطلب تشغيل وحدة التغذية اللوحية الثابتة للخدمة الشاقة أسلوبًا منظمًا لضمان السلامة وزيادة عمر المعدات إلى أقصى حد والحفاظ على كفاءة الإنتاج. توضح الإرشادات التالية الخطوات الحاسمة التي يتضمنها التشغيل اليومي.

الفحص والتحضير قبل البدء: قبل بدء تشغيل وحدة التغذية، يكون الفحص الشامل إلزاميًا. يجب على المشغل فحص الماكينة بأكملها بصريًا. يجب فحص وعاء التغذية وبطانات التآكل الخاصة به للتأكد من عدم وجود تآكل مفرط أو تشقق أو تلف. ينبغي تحديد البراغي السائبة وتشديدها. يجب تقييم حالة مكونات محرك الأقراص، بما في ذلك المحرك وعلبة التروس وآلية الكرنك، بحثًا عن أي علامات لتسرب الزيت أو ارتفاع درجة الحرارة أو التآكل غير المعتاد. يجب فحص مستويات التشحيم في جميع النقاط الحرجة، ويجب صيانة أي تركيبات تشحيم مطلوبة. يجب فحص القادوس الموجود فوق وحدة التغذية بحثًا عن أي جسور أو تقوس للمواد. يجب التحقق من أن جميع وسائل الحماية وأزرار التوقف في حالات الطوارئ والأقفال التعشيقية في مكانها وأنها تعمل بشكل صحيح.

إجراء بدء التشغيل: يعد بدء تشغيل وحدة تغذية اللوحة عملية تسلسلية. الخطوة الأولى هي إطلاق إنذار تحذيري لفترة لتنبيه جميع الموظفين بأن الآلة على وشك التشغيل. بعد الإنذار، يقوم المشغل بتشغيل محرك القيادة. يجب أن يتم تشغيل وحدة التغذية دون تحميل مادة على المقلاة للسماح لسلسلة القيادة بالتسارع إلى أقصى سرعة تحت الحد الأدنى من الضغط. بمجرد وصول وحدة التغذية إلى سرعة التشغيل الكاملة وتشغيلها بسلاسة، يمكن فتح البوابة الموجودة على القادوس للسماح بتدفق المواد إلى وعاء التغذية. يتم ضبط معدل التغذية عن طريق ضبط طول الحد. يجب على المشغل زيادة الشوط تدريجيًا، مع ملاحظة تفريغ المواد، حتى يتم تحقيق معدل التغذية المطلوب.

المراقبة المستمرة: أثناء التشغيل، يجب على المشغل الحفاظ على اليقظة المستمرة. يجب أن يكون تدفق المواد إلى وعاء التغذية وخارج طرف التفريغ ثابتًا. ويجب معالجة أي سد في القادوس على الفور. يجب أن يستمع المشغل لأي أصوات غير عادية، مثل الطحن أو الطرق أو الاهتزاز المفرط، والتي يمكن أن تشير إلى مشاكل ميكانيكية. يجب مراقبة درجات حرارة المحرك وعلبة التروس بانتظام، ويجب فحص أي ارتفاع كبير في درجة الحرارة. ينبغي ملاحظة حالة بطانات التآكل، كما ينبغي ملاحظة أي علامات للتآكل السريع.

إجراء إيقاف التشغيل: يجب أن يتم التحكم في إيقاف تشغيل وحدة التغذية مثل بدء التشغيل. الخطوة الأولى هي إغلاق البوابة الموجودة على القادوس لإيقاف تدفق المواد. يجب السماح لوحدة التغذية بمواصلة التشغيل حتى تصبح المقلاة فارغة تمامًا من المواد. وهذا يمنع المواد من التعبئة على المقلاة. بمجرد أن يصبح الوعاء فارغًا، يقوم المشغل بإيقاف محرك التشغيل. يتم بعد ذلك إجراء فحص ما بعد العملية للتحقق من وجود أي علامات تلف أو تآكل. يجب تنظيف الماكينة من أي غبار أو حطام متراكم، ويجب فحص نقاط التشحيم وصيانتها حسب الحاجة.

الأسئلة والحلول الشائعة

لماذا تتكدس وحدة التغذية أو تتوقف في بعض الأحيان؟ غالبًا ما يكون سبب الانحشار أو التوقف هو انسداد في القادوس الذي يسبب تدفقًا مفاجئًا للمواد، أو بسبب وجود معدن متشرد أو أجسام غريبة أخرى في التغذية. يجب على المشغل إيقاف وحدة التغذية على الفور وإزالة الانسداد. يجب تقييم تصميم القادوس لمنع التجسير، وقد تكون هناك حاجة إلى مغناطيس معدني متشرد.

ما الذي يسبب تآكل بطانات التآكل قبل الأوان؟ عادةً ما يحدث التآكل المبكر بسبب مادة شديدة الكشط، أو مادة بطانة غير صحيحة، أو سرعة وحدة تغذية عالية جدًا. يجب على المشغل أن يفكر في استخدام درجة صلابة من البطانة، أو تقليل سرعة وحدة التغذية، أو ضبط طول الشوط لتقليل حركة المواد.

كيف يمكنني تحسين اتساق معدل التغذية؟ غالبًا ما تكون التغذية غير المتناسقة نتيجة لفصل المواد في القادوس. يجب أن يكون القادوس مصممًا للتدفق الجماعي لضمان تدفق موحد للمواد. يعد الفحص المنتظم واستبدال البطانات البالية أمرًا ضروريًا أيضًا، حيث يمكن للبطانات البالية تغيير طول الشوط الفعال.

لماذا يكون وعاء التغذية منحرفًا أو غير محاذٍ؟ يعد الانحراف علامة على التآكل غير المتساوي على بكرات الدعم أو المحامل المنزلقة. يجب على المشغل فحص المكونات البالية واستبدالها والتأكد من محاذاة الوعاء بشكل صحيح على نظام الدعم الخاص به.

كم مرة يجب تغيير مادة التشحيم؟ تعتمد فترة التغيير على ظروف التشغيل ونوع مادة التشحيم المستخدمة. يجب على المشغل اتباع توصيات الشركة المصنعة، والتي تعتمد عادةً على ساعات التشغيل ودرجة الحرارة المحيطة.

في الختام، فإن وحدة التغذية اللوحية الثابتة للخدمة الشاقة هي العمود الفقري لدائرة التكسير الأولية والعديد من تطبيقات معالجة المواد الثقيلة الأخرى. إن تصميمه القوي، وبنيته الضخمة، وتشغيله الموثوق، يجعله مكونًا أساسيًا في العمليات الصناعية الأكبر والأكثر تطلبًا في العالم. من خلال فهم تصميم وحدة التغذية وتطبيقاتها المختلفة وإجراءات التشغيل الصحيحة وحلول المشكلات الشائعة، يمكن لمشغلي المصنع وموظفي الصيانة التأكد من أن هذه المعدات توفر عقودًا من الخدمة الموثوقة، مما يساهم في الكفاءة والربحية الشاملة لعملية التعدين والمعالجة.
