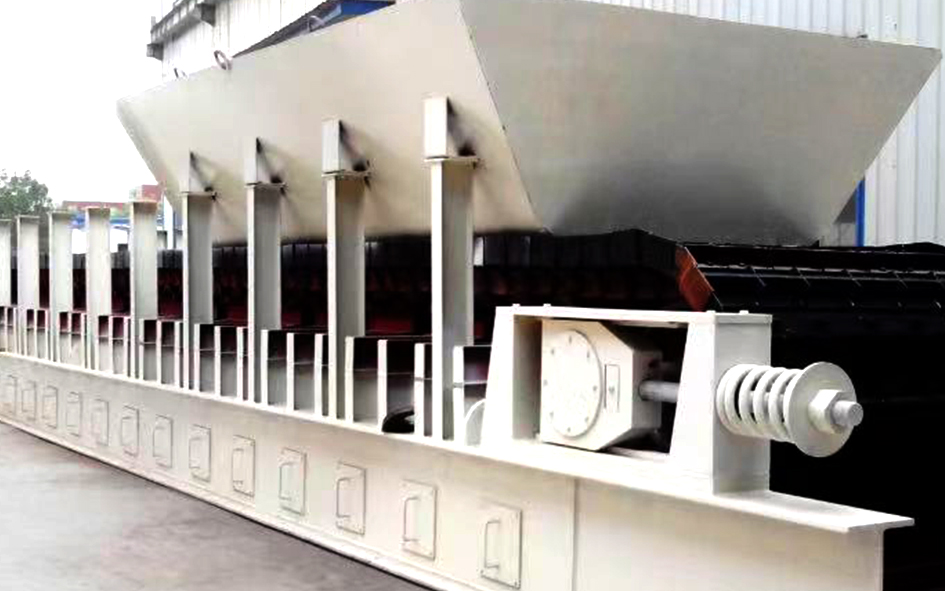

تعتبر وحدة التغذية اللوحية للخدمة الشاقة بمثابة حجر الزاوية في معالجة المواد في صناعة معالجة الحجر الرملي. الحجر الرملي هو صخرة رسوبية تتكون أساسًا من جزيئات معدنية بحجم الرمل أو شظايا صخرية، وهو مادة خام حيوية تستخدم على نطاق واسع في البناء والمناظر الطبيعية وإنتاج الزجاج والسيراميك. تتضمن معالجة الحجر الرملي سلسلة من العمليات، بدءًا من الاستخراج في المحجر وحتى السحق والغربلة والغسيل، لإنتاج درجات مختلفة من الركام والرمل والمنتجات المتخصصة. طوال سلسلة المعالجة هذه، تلعب وحدة التغذية اللوحية للخدمة الشاقة دورًا حاسمًا في ضمان حركة المواد الخاضعة للرقابة والموثوقة والفعالة من التخزين إلى معدات المعالجة الأولية.

إن طبيعة الحجر الرملي كمواد تغذية تمثل تحديات فريدة تجعل من وحدة التغذية اللوحية للخدمة الشاقة خيارًا مثاليًا. يمكن أن يختلف الحجر الرملي بشكل كبير في خصائصه. بعض الرواسب ناعمة وقابلة للتفتيت، وتتكسر بسهولة، في حين أن البعض الآخر يكون صلبًا وشديد التآكل، ويحتوي على كميات كبيرة من الكوارتز، وهو أحد أصعب المعادن. يمكن تسليم المادة إلى مصنع المعالجة على شكل كتل كبيرة، يصل وزنها في بعض الأحيان إلى عدة أطنان، أو يمكن أن تكون على شكل قطع أصغر حجمًا وأكثر تجانسًا. وقد يكون جافًا ومغبرًا أو رطبًا ولزجًا، حسب ظروف المحجر والطقس. تم تصميم وحدة التغذية اللوحية للخدمة الشاقة لاستيعاب كل هذه الاختلافات. يتيح هيكلها القوي وحركة الإزاحة الإيجابية لها التعامل مع الكتل الكبيرة، ومقاومة التآكل، ودفع المواد اللزجة للأمام، مما يجعلها حلاً متعدد الاستخدامات وموثوقًا لمعالجة الحجر الرملي.

مبدأ التشغيل الأساسي لوحدة تغذية اللوحة واضح ومباشر. تتحرك لوحة فولاذية ثقيلة، موضوعة في الجزء السفلي من قادوس أو صندوق تخزين، بحركة ترددية. تتقدم اللوحة للأمام ببطء، حاملة معها طبقة من الحجر الرملي، ثم تعود بسرعة، وتنزلق مرة أخرى أسفل عمود المادة. تعمل هذه الحركة التفاضلية على إنشاء تفريغ ثابت ومحكم للمواد من مقدمة وحدة التغذية. يتم التحكم في معدل التغذية عن طريق ضبط طول شوط اللوحة الترددية، مما يسمح للمشغل بمطابقة مخرجات وحدة التغذية مع قدرة الكسارة أو الغربلة أو الناقل. تعد هذه القدرة على توفير تغذية موحدة أمرًا ضروريًا لتحسين أداء نظام المعالجة بأكمله.

ميزات التصميم لتطبيقات الحجر الرملي

يركز تصميم وحدة تغذية الألواح شديدة التحمل لتطبيقات الحجر الرملي على المتانة، ومقاومة التآكل، والقدرة على التعامل مع الخصائص المحددة للمادة. المكون الهيكلي الأساسي هو الإطار الرئيسي الضخم، المصنوع من ألواح فولاذية ثقيلة ومدعوم بأضلاع كبيرة وأعضاء متقاطعة. يوفر هذا الإطار الصلابة اللازمة لدعم وزن عمود الحجر الرملي في القادوس ولمقاومة قوى تأثير الكتل الكبيرة المتساقطة على وعاء التغذية. تم تصميم الإطار ليظل مستقرًا في ظل الظروف الأكثر تطلبًا، مما يضمن المحاذاة الدقيقة لجميع الأجزاء المتحركة.

تعتبر صينية التغذية عنصر التآكل الأكثر أهمية. إنه مصنوع من الفولاذ السميك المقاوم للتآكل لتحمل الاحتكاك المنزلق المستمر للحجر الرملي. في العديد من التصميمات، يتم تجهيز المقلاة ببطانات تآكل قابلة للاستبدال. عادة ما يتم تصنيع هذه البطانات من الحديد عالي الكروم أو الفولاذ المنجنيز المتخصص، وكلاهما يوفر مقاومة ممتازة للتآكل الكاشط. يتم تقسيم البطانات وتثبيتها بمسامير في المقلاة، مما يسمح باستبدالها بسهولة عند ارتدائها. يعمل هذا التصميم على إطالة عمر خدمة الوعاء الأساسي بشكل كبير، مما يقلل من تكاليف الصيانة ووقت التوقف عن العمل. غالبًا ما يتم رفع الحواف الجانبية للمقلاة لتشكل تنانير تمنع المواد من الانسكاب على الجوانب. هذه التنانير محمية أيضًا ببطانات التآكل.

يعد نظام دعم المقلاة الترددية عنصرًا رئيسيًا آخر في التصميم. يجب أن تكون المقلاة الثقيلة قادرة على الانزلاق بسلاسة مع دعم حمولة ضخمة من الحجر الرملي. يتم تحقيق ذلك من خلال نظام بكرات شديدة التحمل أو محامل منزلقة. في التصميمات ذات النوع الأسطواني، يتم تثبيت المقلاة على سلسلة من الأسطوانات الكبيرة المثبتة على الإطار. تم تجهيز هذه الأسطوانات بمحامل قوية محكمة الغلق لمنع دخول الغبار والحصى الكاشطة. في التصميمات ذات المحامل المنزلقة، تنزلق المقلاة على شرائط تآكل ثابتة مصنوعة من مادة منخفضة الاحتكاك ومقاومة للتآكل. ويعتمد الاختيار بين النظامين على التطبيق المحدد؛ توفر أنظمة البكرات عمومًا احتكاكًا أقل وتعد مثالية للأحمال الثقيلة جدًا، في حين أن أنظمة الشرائح أبسط وأكثر قوة في الظروف شديدة الاتساخ.

يجب أن توفر آلية القيادة الخاصة بوحدة تغذية ألواح الحجر الرملي عزم دوران عاليًا وتشغيلًا موثوقًا به تحت الأحمال الثقيلة المستمرة. يتكون قطار القيادة عادةً من محرك كهربائي، وعلبة تروس تخفيض للخدمة الشاقة، وآلية كرنك قوية. غالبًا ما يكون المحرك عبارة عن تصميم عالي عزم الدوران ويمكن تشغيله تحت الحمل إذا لزم الأمر. يوفر صندوق التروس نسبة تخفيض كبيرة، مما يحول الدوران عالي السرعة للمحرك إلى خرج منخفض السرعة وعزم الدوران العالي المطلوب لتحريك المقلاة المحملة. إن آلية الكرنك، التي تحول الحركة الدوارة إلى حركة ترددية للوحة، مصنوعة من مكونات فولاذية ضخمة. قضبان التوصيل عبارة عن مطروقات فولاذية كبيرة، والمحامل كبيرة الحجم للتعامل مع القوى الشديدة المعنية.

سيناريوهات التطبيق

يتم استخدام وحدة التغذية اللوحية للخدمة الشاقة في مجموعة متنوعة من سيناريوهات التطبيق داخل صناعة معالجة الحجر الرملي. تتراوح هذه التطبيقات من التكسير الأولي إلى تحميل المنتج النهائي، ولكل منها متطلباته وتحدياته الخاصة. في كل حالة، تعد قدرة وحدة التغذية على توفير تغذية محكمة ومتسقة أمرًا ضروريًا لتحقيق أقصى قدر من الكفاءة وجودة المنتج.

دائرة التكسير الأولية: إن التطبيق الأكثر تطلبًا لوحدة تغذية الألواح في معالجة الحجر الرملي هو دائرة التكسير الأولية. في هذا السيناريو، يتم تثبيت وحدة التغذية في الجزء السفلي من قادوس الاستقبال الكبير. يتم تفريغ الحجر الرملي المستخرج من المحجر، والذي يمكن أن يتضمن كتلًا تزن عدة أطنان، في القادوس بواسطة الحفارات أو اللوادر. تقوم وحدة التغذية اللوحية باستخراج المواد من القادوس وتغذيتها بمعدل متحكم فيه إلى الكسارة الفكية أو الكسارة الدورانية الأولية. يجب أن تكون وحدة التغذية قادرة على تحمل التأثير الهائل لهذه الكتل الكبيرة المتساقطة من القادوس. ويضمن عملها الترددي البطيء حصول الكسارة على تغذية ثابتة ومتسقة، وهو أمر بالغ الأهمية لزيادة أداء الكسارة. يمكن أن تؤدي التغذية غير المتساوية إلى اختناق الكسارة أو العمل بشكل غير فعال، مما يؤدي إلى زيادة التآكل وتقليل الإنتاجية.

تغذية الكسارات الثانوية والثالثية: بعد مرحلة التكسير الأولية، يتم تقليل حجم الحجر الرملي بشكل أكبر بواسطة الكسارات الثانوية والثالثية، مثل الكسارات المخروطية أو الكسارات الصدمية. تُستخدم مغذيات الألواح أيضًا في هذه المراحل، عادةً لاستخراج المواد من صناديق التخزين أو المخزونات. تكون المادة في هذه المرحلة أصغر وأكثر تجانسًا من الحجر العادي، لكنها لا تزال شديدة الكشط. توفر وحدة التغذية اللوحية التغذية الخاضعة للتحكم اللازمة للحفاظ على تشغيل الكسارات الثانوية والثالثية في إعداداتها المثالية. تضمن التغذية المتسقة حجمًا ثابتًا للمنتج وتقلل من تآكل مكونات الكسارة.

الغربلة والتصنيف: بعد التكسير، يتم عادةً غربلة الحجر الرملي لفصله إلى أجزاء مختلفة الحجم، مثل الركام الخشن والركام الناعم والرمال المصنعة. يتم استخدام مغذيات اللوحة لتغذية المواد إلى الشاشات. تعتبر قدرة وحدة التغذية على توفير تغذية موحدة ذات أهمية خاصة في تطبيقات الفحص. يمكن أن تؤدي التغذية غير المتساوية للشاشة إلى تقليل كفاءتها، مما يتسبب في وضع بعض المواد في غير مكانها وتقليل جودة المنتجات النهائية. تضمن وحدة تغذية اللوحة وجود طبقة ثابتة ومتساوية من المواد عبر سطح الشاشة، مما يزيد من كفاءة فصل الشاشة وإنتاجيتها.

الغسيل والإثراء: في بعض مصانع المعالجة، يتم غسل الحجر الرملي لإزالة الطين والطمي والشوائب الأخرى. وهذا مهم بشكل خاص لإنتاج رمل عالي الجودة للخرسانة والأسفلت. تُستخدم مغذيات الألواح لتغذية معدات الغسيل بالمواد الخام، مثل غسالات جذوع الأشجار أو أجهزة غسل الغاز. يجب أن تكون وحدة التغذية قادرة على التعامل مع المواد التي قد تكون مبللة ولزجة، حيث أن إضافة الماء في عملية الغسيل يمكن أن يجعل المادة متماسكة. تضمن عملية الإزاحة الإيجابية لوحدة تغذية الألواح دفع المواد للأمام، حتى عندما تكون مبللة، مما يحافظ على تغذية ثابتة لمعدات الغسيل.

التحميل والشحن: تُستخدم مغذيات الألواح أيضًا في المراحل النهائية من معالجة الحجر الرملي، في عمليات التحميل. بمجرد معالجة الحجر الرملي إلى منتجات نهائية، يتم تخزينه في مخزونات أو في صناديق تخزين كبيرة. يمكن استخدام مغذيات الألواح لاستخراج المنتجات النهائية من مرافق التخزين هذه وإطعامها على الناقلات لتحميلها في الشاحنات أو عربات السكك الحديدية أو الصنادل لشحنها إلى العملاء. في هذه التطبيقات، يعد التفريغ المتحكم فيه لوحدة التغذية أمرًا ضروريًا لضمان التحميل الدقيق ومنع الانسكاب والتلوث.

إعادة التدوير وإدارة النفايات: بالإضافة إلى المعالجة الأولية، تُستخدم مغذيات الألواح أيضًا في إعادة تدوير الخرسانة والأسفلت، والتي غالبًا ما تحتوي على مجاميع الحجر الرملي. يتم سحق هذه المواد ومعالجتها لإنتاج الركام المعاد تدويره للبناء الجديد. تُستخدم مغذيات الألواح لتغذية الكسارات والغرابيل بالمواد القابلة لإعادة التدوير، مما يوفر نفس فوائد التغذية الخاضعة للرقابة والتي تعتبر ضرورية للمعالجة الأولية.

تعليمات التشغيل

يتطلب التشغيل الآمن والفعال لوحدة التغذية اللوحية للخدمة الشاقة في مصنع معالجة الحجر الرملي فهمًا شاملاً للمعدات والالتزام الصارم بالإجراءات المعمول بها. توضح الإرشادات التالية الخطوات الحاسمة التي يتضمنها التشغيل اليومي، بدءًا من فحوصات ما قبل البدء وحتى إجراءات إيقاف التشغيل.

الفحص والتحضير قبل البدء: قبل بدء تشغيل وحدة التغذية، من الضروري إجراء فحص تفصيلي. يجب أن يبدأ المشغل بفحص الآلة بأكملها بصريًا. يجب فحص وعاء التغذية وبطانات التآكل الخاصة به بحثًا عن علامات التآكل المفرط أو التشقق أو التلف. وينبغي تحديد أي مسامير فضفاضة وتشديدها. يجب أيضًا فحص التنانير الجانبية وبطاناتها. ينبغي تقييم حالة مكونات المحرك، بما في ذلك المحرك وعلبة التروس وآلية الكرنك. يجب على المشغل البحث عن أي تسرب للزيت، أو علامات ارتفاع درجة الحرارة، أو أنماط تآكل غير عادية. يجب فحص مستويات التشحيم في جميع النقاط، ويجب صيانة أي تركيبات تشحيم مطلوبة. يجب فحص القادوس الموجود فوق وحدة التغذية بحثًا عن أي جسور أو تقوس للمواد، مما قد يمنعها من الوصول إلى وحدة التغذية. في حالة وجود انسداد، يجب إزالته باستخدام الطرق الآمنة المناسبة. يجب التحقق من أن جميع وسائل الحماية وأزرار التوقف في حالات الطوارئ والأقفال التعشيقية في مكانها وأنها تعمل بشكل صحيح.

إجراء بدء التشغيل: يعد بدء تشغيل وحدة تغذية اللوحة عملية متسلسلة مصممة لتقليل الضغط على المعدات وضمان السلامة. الخطوة الأولى هي إطلاق إنذار تحذيري لمدة لا تقل عن خمسة عشر إلى ثلاثين ثانية لتنبيه جميع الموظفين بأن الآلة على وشك التشغيل. بعد الإنذار، يقوم المشغل بتشغيل محرك القيادة. يجب أن يتم تشغيل وحدة التغذية دون وجود أي مواد على المقلاة للسماح لسلسلة القيادة بالتسارع إلى أقصى سرعة تحت الحد الأدنى من الحمل. بمجرد أن تصل وحدة التغذية إلى سرعة التشغيل وتعمل بسلاسة، يمكن إدخال المادة. يقوم المشغل بفتح البوابة أو الصمام الموجود أسفل القادوس للسماح بتدفق الحجر الرملي إلى وعاء التغذية. يتم بعد ذلك ضبط معدل التغذية عن طريق ضبط طول الحد. يجب على المشغل زيادة الشوط تدريجيًا، مع مراقبة تفريغ المواد، حتى يتم تحقيق معدل التغذية المطلوب وتتلقى المعدات النهائية إمدادًا ثابتًا.

المراقبة المستمرة: أثناء التشغيل، يجب على المشغل الحفاظ على المراقبة والاهتمام المستمرين. يجب أن يكون تدفق الحجر الرملي إلى وعاء التغذية وخارج طرف التفريغ ثابتًا. يجب معالجة أي علامات تدل على وجود سد في القادوس على الفور، حيث يمكن أن يتسبب ذلك في انقطاع التغذية. يجب أن يستمع المشغل لأي أصوات غير عادية، مثل الطحن أو الطرق أو الاهتزاز المفرط. يمكن أن تكون هذه مؤشرات مبكرة لمشاكل ميكانيكية، مثل المحمل الفاشل أو أحد المكونات السائبة. يجب مراقبة درجات حرارة المحرك وعلبة التروس بانتظام. إذا ارتفعت درجات الحرارة بشكل ملحوظ، فقد يشير ذلك إلى التحميل الزائد أو وجود مشكلة في التشحيم. يجب على المشغل أيضًا ملاحظة حالة بطانات التآكل. إذا أصبحت البطانات رقيقة، فيجب تحديد موعد لاستبدالها لمنع تلف وعاء القاعدة. يجب تنظيف أي انسكاب حول وحدة التغذية على الفور للحفاظ على بيئة عمل آمنة.

إجراء إيقاف التشغيل: يجب أن يتم التحكم في إيقاف تشغيل وحدة تغذية اللوحة مثل بدء التشغيل. الخطوة الأولى هي إغلاق البوابة أو الصمام الموجود على القادوس لإيقاف تدفق المواد إلى الوعاء. يجب السماح لوحدة التغذية بمواصلة التشغيل حتى تصبح المقلاة فارغة تمامًا من الحجر الرملي. وهذا يمنع المواد من التكتل على المقلاة، الأمر الذي قد يجعل إعادة التشغيل أمرًا صعبًا ويمكن أن يتسبب في التوقف. بمجرد أن يصبح الوعاء فارغًا، يقوم المشغل بإيقاف محرك التشغيل. يجب على المشغل بعد ذلك إجراء فحص ما بعد العملية. يجب فحص وعاء التغذية وبطانات التآكل ومكونات محرك الأقراص بحثًا عن أي علامات تلف أو تآكل قد تحدث أثناء النقل. يجب تنظيف الجهاز من أي غبار أو حطام متراكم. يجب فحص نقاط التشحيم وصيانتها حسب الحاجة. يعد روتين الإغلاق الشامل هذا ضروريًا لضمان موثوقية وحدة التغذية وطول عمرها.

الأسئلة والحلول الشائعة

يخضع تشغيل وحدة التغذية اللوحية للخدمة الشاقة في بيئة الحجر الرملي لمجموعة من المشكلات العملية. يعد فهم الأسباب والحلول لهذه المشكلات الشائعة أمرًا بالغ الأهمية لتقليل وقت التوقف عن العمل والحفاظ على كفاءة الإنتاج.

لماذا يكون معدل التغذية غير متناسق، حتى مع وجود إعداد ثابت للشوط؟ تعتبر التغذية غير المتناسقة شكوى شائعة. السبب الرئيسي هو مشاكل تدفق المواد في القادوس. إذا تم فصل الحجر الرملي، مع فصل الجزيئات الدقيقة والخشنة، يمكن أن تختلف كثافة المادة الموجودة على وحدة التغذية، مما يسبب تقلبات في معدل التغذية. يمكن معالجة هذه المشكلة من خلال التأكد من أن القادوس مصمم للتدفق الجماعي ومن خلال الحفاظ على مستوى كافٍ من المواد في القادوس لمنع الفصل. سبب آخر هو تآكل وعاء التغذية. مع تآكل المقلاة، يمكن أن يتغير طول الشوط الفعال، مما يغير معدل التغذية. الفحص المنتظم واستبدال بطانات التآكل سوف يمنع هذه المشكلة. وأخيرًا، يمكن أن يتسبب انزلاق حزام القيادة أو المحرك المعيب في حدوث تقلبات في السرعة، مما يؤدي إلى تغذية غير متناسقة. يجب معالجة هذه المشكلات الميكانيكية على الفور.

ما الذي يسبب انحشار أو توقف وحدة التغذية؟ يعد المربى أو المماطلة مشكلة خطيرة. غالبًا ما يحدث ذلك بسبب انسداد في القادوس مما يؤدي إلى تدفق مفاجئ للمواد إلى الوعاء، مما يؤدي إلى زيادة التحميل على محرك الأقراص. إذا كانت المادة مبللة ولزجة، فقد تتراكم على المقلاة وتغلق اللوحة. يجب على المشغل إيقاف وحدة التغذية على الفور وإزالة الانسداد. قد يتضمن ذلك إزالة المادة يدويًا. لمنع حدوث انحشار في المستقبل، يجب فحص القادوس للتأكد من عدم وجود جسر، وقد يلزم تقليل طول الشوط لخفض معدل التغذية. في بعض الحالات، قد يلزم فحص أجهزة حماية محرك القيادة للتأكد من ضبطها بشكل صحيح.

كيف يمكنني تقليل تآكل وعاء التغذية والبطانات؟ يعد التآكل نتيجة حتمية للتعامل مع الحجر الرملي الكاشط، ولكن يمكن إدارته. الطريقة الأكثر فعالية هي استخدام بطانات التآكل عالية الجودة المتوفرة للتطبيق. توفر بطانات الحديد عالية الكروم مقاومة ممتازة للتآكل. يجب أيضًا تحسين سرعة وحدة التغذية. تقلل السرعة المنخفضة من سرعة انزلاق المادة، مما يقلل من معدل التآكل. يجب ضبط طول الحد على الحد الأدنى المطلوب لتحقيق معدل التغذية المطلوب، حيث أن الحد الأطول يزيد من المسافة التي يتم سحب المادة عبر المقلاة، مما يزيد من التآكل. يعد الفحص المنتظم واستبدال البطانات البالية في الوقت المناسب أمرًا ضروريًا أيضًا لمنع تلف قاعدة القاعدة.

ماذا علي أن أفعل إذا كانت وحدة التغذية تصدر ضوضاء أو تهتز بشكل مفرط؟ تعتبر الضوضاء أو الاهتزازات المفرطة علامة على وجود مشكلة ميكانيكية. السبب الأكثر شيوعا هو مكون فضفاض. يجب على المشغل فحص جميع البراغي والمثبتات الموجودة على آلية القيادة والوعاء. غالبًا ما ينتج عن المحمل البالي في علبة التروس أو على بكرات الدعم صوت طحن أو أنين. يمكن أن تسبب بطانة التآكل المكسورة أو السائبة أيضًا اهتزازًا. يجب إيقاف وحدة التغذية فورًا وفحصها. قد يؤدي الاستمرار في تشغيل الآلة مع وجود ضوضاء أو اهتزازات زائدة إلى فشل ذريع.

كم مرة يجب استبدال بطانات التآكل؟ تعتمد فترة استبدال بطانات التآكل على مدى كشط الحجر الرملي وظروف التشغيل. لا يتم تحديده بالوقت ولكن من خلال التآكل الفعلي للبطانات. يجب على المشغل فحص البطانات بانتظام وقياس سمكها. عندما تتآكل البطانات إلى حد معين، عادة عندما يصل سمكها إلى حوالي ثلث سمكها الأصلي، فيجب استبدالها. سيؤدي الاستمرار في العمل باستخدام البطانات البالية إلى تعريض وعاء القاعدة للتآكل، وهو أمر أكثر تكلفة بكثير ويستغرق وقتًا طويلاً في الإصلاح. وينبغي أيضًا مراقبة أداء وحدة التغذية؛ إذا انخفض معدل التغذية، فقد يشير ذلك إلى أن البطانات مهترئة وأن المقلاة لا تحمل نفس القدر من المواد.

في الختام، فإن وحدة التغذية اللوحية للخدمة الشاقة هي آلة لا غنى عنها في صناعة معالجة الحجر الرملي. إن قدرته على التعامل مع الكتل الكبيرة الكاشطة وتوفير تغذية متسقة يمكن التحكم فيها تجعله مكونًا حيويًا في دوائر التكسير الأولية والعديد من العمليات النهائية. من خلال فهم تصميم وحدة التغذية وتطبيقاتها المختلفة وإجراءات التشغيل الصحيحة وحلول المشكلات الشائعة، يمكن لمشغلي المصنع وموظفي الصيانة التأكد من أن هذه المعدات القوية توفر خدمة موثوقة وتساهم في الكفاءة والربحية الشاملة لعملية معالجة الحجر الرملي. يضمن التصميم البسيط والمتين لوحدة التغذية أنها ستظل أداة موثوقة لعقود قادمة.
