الناقلات اللولبية هي نوع من معدات النقل المستخدمة على نطاق واسع في صناعات مثل المواد الكيميائية ومواد البناء وتوليد الطاقة والمعادن والفحم والحبوب. يتم استخدامها بشكل أساسي لنقل المواد المسحوقة والحبيبية والمكتلة الصغيرة. تتراوح درجة حرارة بيئة التشغيل من 20 إلى 50 درجة مئوية، ودرجة حرارة المادة أقل من 250 درجة مئوية، وزاوية النقل أقل من 20 درجة، وطول النقل أقل من 100 متر.

بالمقارنة مع معدات النقل الأخرى، توفر الناقلات اللولبية مزايا مثل الهيكل البسيط، وأبعاد المقطع العرضي المدمجة، وأداء الختم الممتاز، والقدرة على التحميل والتفريغ في نقاط متعددة على طول الناقل، والتشغيل المريح، وسهولة الصيانة، والملاءمة للنقل المغلق.

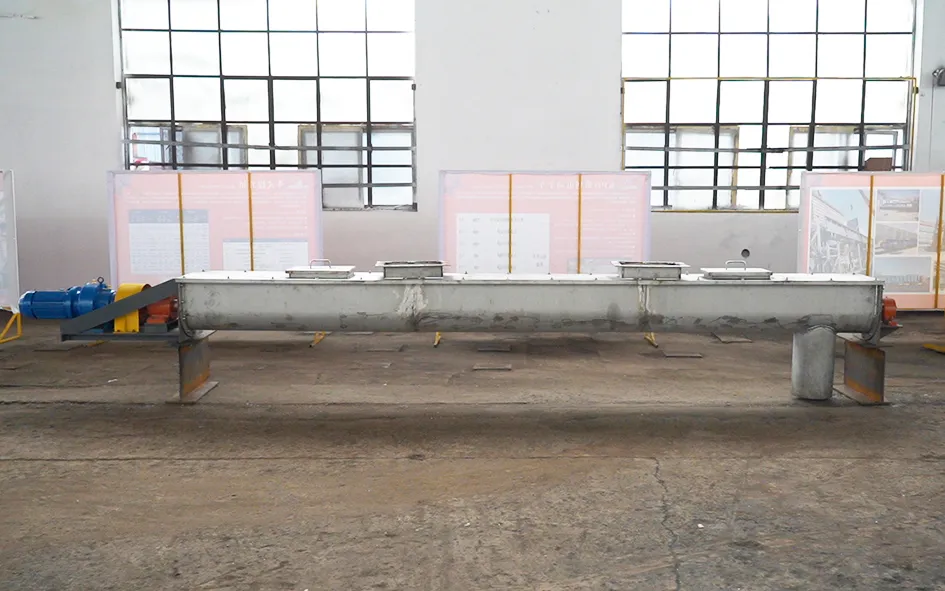

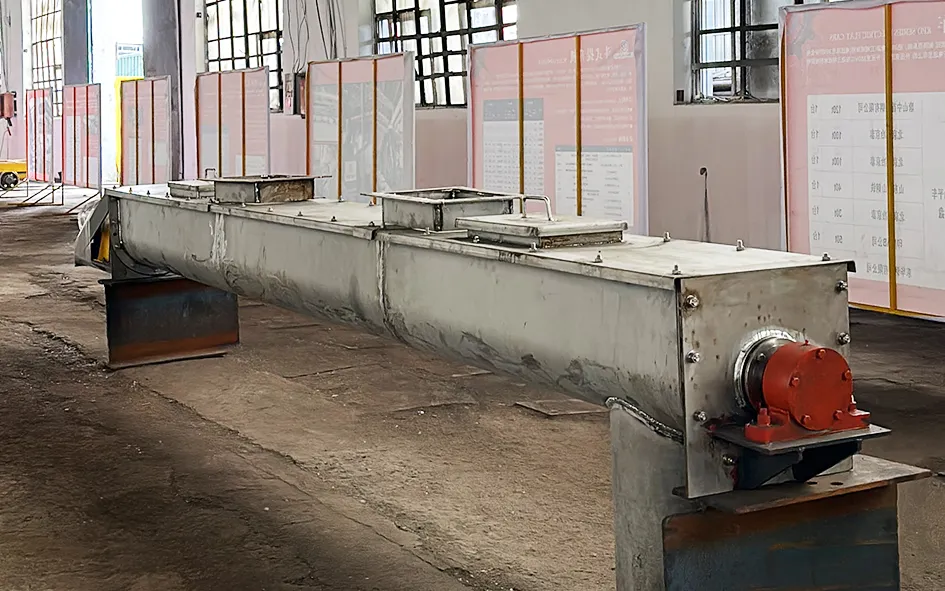

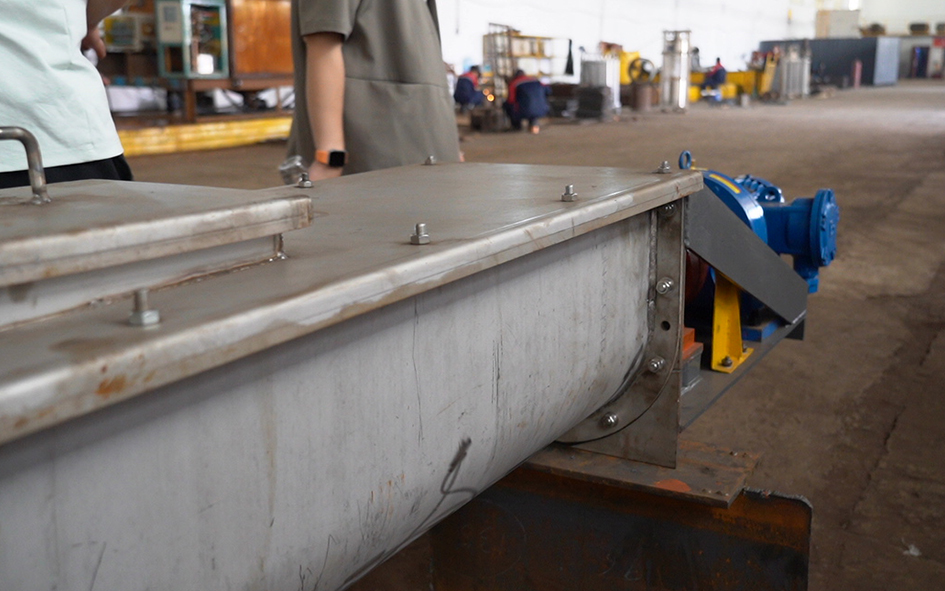

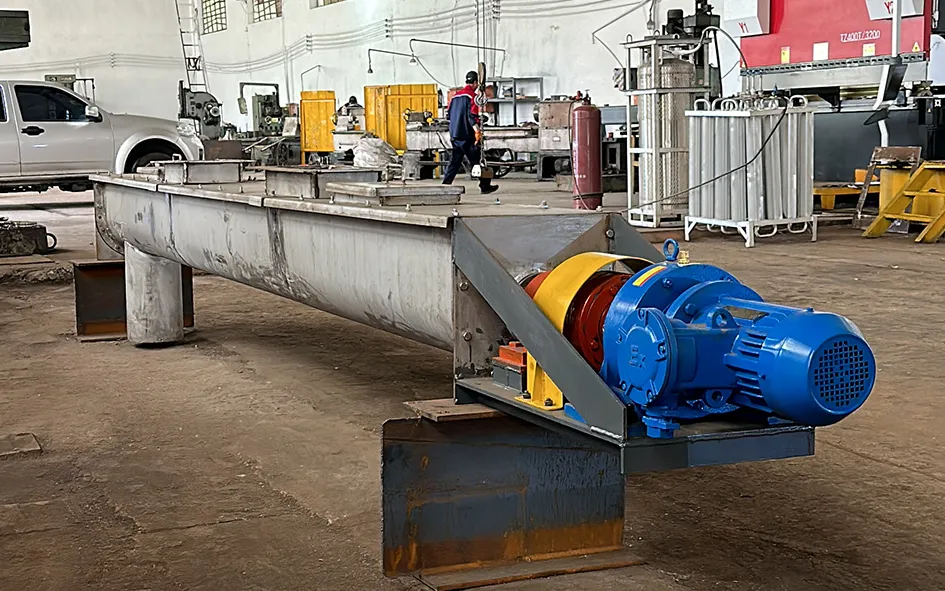

نظرة عامة على المعدات

1. تتميز بأختام تعبئة متعددة الأقسام لضمان عدم تسرب المواد أثناء التشغيل على المدى الطويل

2. مجهزة بمحامل تعليق ذاتية التشحيم

3. يتم تصنيع الطيران اللولبي والعمود بدقة عالية لضمان المحاذاة المحورية

الناقل اللولبي: حل أساسي للتعامل الفعال مع المواد
يعد الناقل اللولبي أحد أنظمة النقل الميكانيكية الأكثر استخدامًا على نطاق واسع في الصناعات التي تحتاج إلى نقل المواد السائبة بطريقة محكمة وفعالة. إنها ذات قيمة بسبب هيكلها البسيط وأدائها الموثوق وقدرتها على نقل مجموعة واسعة من المواد، بما في ذلك المساحيق والحبيبات والرقائق والمواد شبه الصلبة. من الزراعة وتجهيز الأغذية إلى التعدين ومعالجة مياه الصرف الصحي والبناء والإنتاج الكيميائي، يلعب الناقل اللولبي دورًا حاسمًا في تحسين سير العمل، وتقليل العمل اليدوي، وزيادة الإنتاجية.
المبدأ الأساسي للناقل اللولبي واضح ومباشر. تعمل الشفرة اللولبية الحلزونية الدوارة، المعروفة باسم الرحلة، على تحريك المواد على طول حوض أو أنبوب مغلق أثناء دورانها. تخلق هذه الحركة نقلًا مستمرًا من نقطة إلى أخرى. نظرًا لتصميمه، يمكن للناقل اللولبي التعامل مع تطبيقات النقل الأفقية والمائلة وحتى الرأسية اعتمادًا على التكوين ومتطلبات المواد.
كيف يعمل الناقل اللولبي
يعتمد تشغيل الناقل اللولبي على دوران العمود اللولبي داخل الغلاف أو الحوض. عندما يدور العمود، تقوم الرحلات اللولبية بدفع المادة للأمام. لا تدور المادة مع المسمار في دائرة مثالية؛ بدلاً من ذلك، يتم تقدمه تدريجياً على طول مسار الناقل بسبب الاحتكاك والمقاومة بين المادة والجسم.

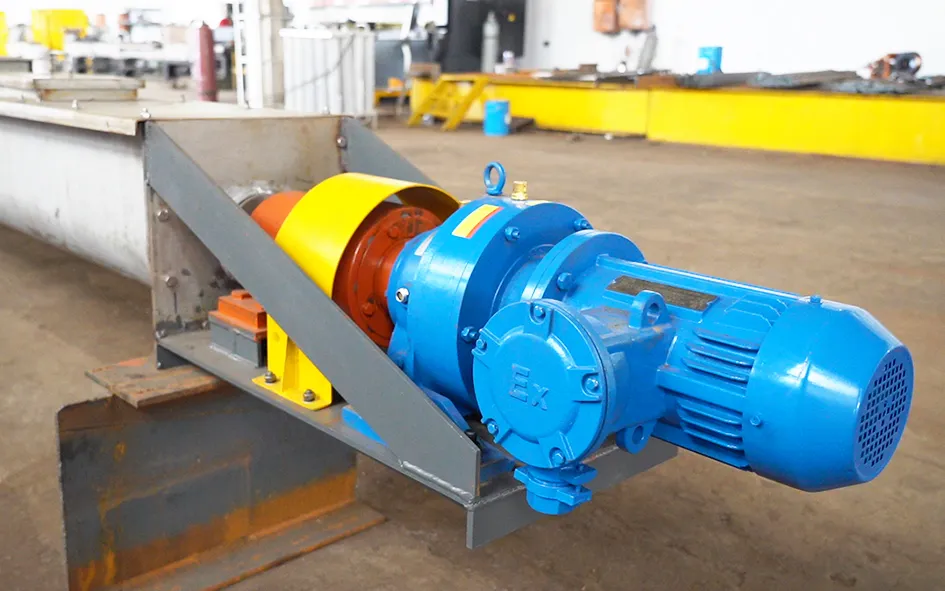

هناك أنواع مختلفة من أنظمة النقل اللولبي، لكن مبدأ العمل الأساسي يظل متشابهًا. في العديد من التصميمات، يشتمل الناقل على محرك، وعلبة تروس، وعمود إدارة، ومحامل، وشفرة لولبية، ومبيت. يوفر المحرك قوة الدوران، بينما يقوم صندوق التروس بضبط السرعة وعزم الدوران وفقًا لخصائص المواد والقدرة المطلوبة. يحافظ الغلاف على المواد الموجودة فيه، مما يقلل من الانسكاب والغبار والتلوث.
هذه الآلية البسيطة والفعالة تجعل من الناقل اللولبي خيارًا عمليًا للعديد من العمليات الصناعية. ويمكن تركيبه في مساحات صغيرة، ودمجه مع الآلات الأخرى، وتخصيصه ليناسب احتياجات المعالجة المحددة.
المزايا الرئيسية للناقل اللولبي
واحدة من أكبر مزايا الناقل اللولبي هو تعدد استخداماته. يمكنها نقل مجموعة واسعة من المواد، بدءًا من الغبار الناعم وحتى المواد الصلبة الثقيلة. اعتمادًا على تصميم اللولب والمواد التي يتم التعامل معها، يمكن استخدامه للمنتجات الجافة أو الرطبة أو اللزجة أو الكاشطة.
فائدة رئيسية أخرى هي البناء المغلق. في العديد من الصناعات، يعد التحكم في الغبار والحفاظ على النظافة أمرًا مهمًا. يساعد الناقل اللولبي على منع تسرب المواد ويقلل من التعرض للبيئة المحيطة. وهذا مفيد بشكل خاص عند التعامل مع المكونات الغذائية أو المواد الكيميائية أو الأسمدة أو المواد الخطرة.
متطلبات الصيانة منخفضة بشكل عام مقارنة ببعض أنظمة النقل الأخرى. الهيكل بسيط نسبيًا، ويوجد عدد أقل من الأجزاء المتحركة مقارنة بالعديد من طرق النقل البديلة. يمكن أن يؤدي ذلك إلى انخفاض تكاليف التشغيل وتقليل وقت التوقف عن العمل، بشرط صيانة النظام بشكل صحيح.
يُعرف الناقل اللولبي أيضًا بتصميمه الموفر للمساحة. يمكن أن يتناسب مع تخطيطات المصانع الضيقة أو غير المنتظمة حيث قد يكون من الصعب تركيب أنواع أخرى من معدات النقل. يمكن تركيب النظام أفقيًا، أو بزاوية، أو رأسيًا، مما يجعله قابلاً للتكيف بدرجة كبيرة.
بالإضافة إلى ذلك، يوفر الناقل اللولبي تدفقًا متحكمًا للمواد. يمكن للمشغلين تنظيم سرعة اللولب لتتناسب مع متطلبات الإنتاج، مما يضمن النقل الثابت والمتوقع. يعد هذا ذا قيمة خاصة في تطبيقات الخلط والجرعات والخلط والتغذية.
التطبيقات الشائعة لأنظمة النقل اللولبي
يتم استخدام الناقل اللولبي في العديد من الصناعات بسبب قدرته على التكيف وكفاءته. وفي الزراعة، يتم استخدامه عادة لنقل الحبوب والبذور والأعلاف الحيوانية والأسمدة. غالبًا ما يتم التعامل مع هذه المواد بكميات كبيرة، ويوفر الناقل اللولبي طريقة يمكن الاعتماد عليها لنقلها من صناديق التخزين إلى معدات المعالجة أو التعبئة والتغليف.
في صناعة المواد الغذائية، قد ينقل الناقل اللولبي الدقيق والسكر والتوابل والنشا وأرض القهوة والمكونات الجافة الأخرى. غالبًا ما تتطلب المواد الغذائية ظروفًا صحية ومناولة لطيفة، وكلاهما يمكن دعمهما بواسطة نظام ناقل مصمم بشكل مناسب.
في التعدين والبناء، يتم استخدام الناقل اللولبي لنقل الأسمنت والرمل والرماد والمعادن المكسرة والمواد الصلبة الأخرى. يمكن أن تكون هذه المواد كاشطة وثقيلة، لذلك يجب أن يتم تصنيع الناقل بمكونات متينة وأسطح مقاومة للتآكل.
تستفيد مرافق معالجة مياه الصرف الصحي أيضًا من أنظمة النقل اللولبية لإزالة الحمأة والغربلة ومواد النفايات الأخرى. في مثل هذه البيئات، يساعد الناقل في أتمتة العملية التي قد تتطلب مجهودًا يدويًا كبيرًا.
في القطاعات الكيميائية والصيدلانية، يعد التعامل الدقيق والآمن أمرًا ضروريًا. يمكن استخدام الناقل اللولبي لنقل المساحيق والحبيبات مع تقليل التلوث والحفاظ على سلامة المنتج. بالنسبة للتطبيقات التي تتطلب نظافة صارمة أو مقاومة للتآكل، غالبًا ما يتم اختيار الفولاذ المقاوم للصدأ والطلاءات المتخصصة.
أنواع الناقل اللولبي
هناك عدة أشكال شائعة للناقل اللولبي، كل منها مصمم لظروف تشغيل محددة.
يعد الناقل اللولبي الأفقي أحد أكثر الأنواع شيوعًا. يتم استخدامه لنقل المواد عبر مسافة مستوية وهو مناسب للعديد من مهام النقل القياسية. بسبب بساطته وكفاءته، يتم تطبيقه على نطاق واسع في المنشآت الصناعية.
يتم استخدام الناقل اللولبي المائل عندما يلزم نقل المواد إلى الأعلى بزاوية. مع زيادة الزاوية، تنخفض عادة قدرة النقل، لذلك يجب أن يأخذ تصميم النظام في الاعتبار انخفاض الكفاءة والتدفق العكسي المحتمل.
تم تصميم الناقل اللولبي العمودي لرفع المواد بشكل مستقيم. إنه يوفر مساحة الأرضية ويكون مفيدًا عند نقل المواد بين المستويات. ومع ذلك، يتطلب النقل العمودي عادةً هندسة دقيقة لضمان الحركة المستقرة ومنع الانسداد.
يعد الناقل اللولبي بدون عمود تنوعًا مهمًا آخر. إنها لا تستخدم عمودًا مركزيًا، مما يجعلها مناسبة للمواد اللزجة أو الليفية أو المتشابكة التي قد تلتف حول عمود تقليدي. غالبًا ما يوجد هذا النوع في تطبيقات إدارة مياه الصرف الصحي والنفايات.
يستخدم الناقل اللولبي المرن برغيًا مرنًا دوارًا داخل الأنبوب. غالبًا ما يتم اختياره للمواد السائبة الخفيفة والمواقف التي يكون فيها التوجيه حول العوائق أمرًا ضروريًا. إنه سهل التثبيت ويمكن نقله أو إعادة تكوينه بسرعة نسبية.
اعتبارات التصميم للناقل اللولبي
يعد التصميم المناسب أمرًا ضروريًا لضمان عمل الناقل اللولبي بكفاءة واستمراريته لفترة طويلة. يجب مراعاة عدة عوامل قبل اختيار النظام أو تثبيته.
أولا، طبيعة المادة أمر بالغ الأهمية. حجم الجسيمات، ومحتوى الرطوبة، والكشط، والكثافة، وقابلية التدفق كلها تؤثر على اختيار قطر المسمار، ودرجة الصوت، والسرعة، ومواد البناء. على سبيل المثال، قد تتطلب المنتجات الكاشطة مكونات صلبة، بينما قد تحتاج المنتجات الغذائية إلى أسطح صحية.
ثانيا، يجب تحديد قدرة النقل. يجب أن يكون الناقل قادرًا على التعامل مع الحجم المطلوب دون التحميل الزائد. إذا كانت القدرة منخفضة للغاية، فسوف تتأثر كفاءة الإنتاج. إذا كانت مرتفعة جدًا، فقد يصبح النظام مكلفًا بشكل غير ضروري أو يصعب التحكم فيه.
ثالثا، يجب تقييم مسافة النقل والزاوية. عادةً ما تتطلب المسافات الأطول والمنحدرات الأكثر انحدارًا مزيدًا من القوة وقد تقلل من الكفاءة. يجب على المهندسين حساب عزم الدوران والسرعة وظروف التحميل لتتناسب مع التطبيق.
رابعا، يؤثر اختيار مواد الإسكان والمسمار على المتانة والأداء. يعتبر الفولاذ الكربوني شائعًا للاستخدام الصناعي العام، في حين يستخدم الفولاذ المقاوم للصدأ غالبًا لمقاومة التآكل والنظافة. يمكن إضافة بطانات التآكل أو الطلاءات الخاصة للمواد الكاشطة.
خامسا، ينبغي تضمين الوصول إلى الصيانة في التصميم. حتى الناقل اللولبي المبني جيدًا يتطلب فحصًا دوريًا للمحامل والأختام ومكونات القيادة والرحلات اللولبية. تعمل سهولة الوصول على تحسين الموثوقية وتقليل وقت التوقف عن العمل.
الصيانة والتشغيل
لضمان الأداء على المدى الطويل، يجب تشغيل الناقل اللولبي وصيانته بشكل صحيح. يعد الفحص المنتظم أمرًا مهمًا لتحديد التآكل أو عدم المحاذاة أو السحابات السائبة أو تراكم المواد داخل الهيكل. يجب أن يتبع تزييت المحامل ومكونات المحرك الفترات الزمنية الموصى بها.
يجب على المشغلين تجنب التحميل الزائد على الناقل، لأن ذلك يمكن أن يزيد من التآكل ويقلل من عمر الخدمة. يجب إزالة تراكم المواد على الفور لمنع الانسداد أو تلف رحلة المسمار. في التطبيقات التي تتضمن مواد لزجة أو رطبة، قد يلزم أن تكون جداول التنظيف أكثر تكرارًا.
يمكن أن توفر مراقبة حمل المحرك واهتزازه أيضًا معلومات مفيدة حول حالة النظام. إذا بدأ الناقل في سحب طاقة زائدة، فقد يشير ذلك إلى حدوث انحشار أو مكونات متآكلة أو إعدادات تشغيل غير صحيحة.
التدريب المناسب هو عامل مهم آخر. يجب أن يفهم المشغلون كيفية عمل الناقل اللولبي، وكيفية تشغيله وإيقافه بأمان، وكيفية التعرف على علامات التشغيل غير الطبيعي. تساعد الإجراءات الآمنة على حماية المعدات والموظفين.
التطوير المستقبلي لتكنولوجيا الناقل اللولبي
على الرغم من أن الناقل اللولبي عبارة عن قطعة من المعدات التقليدية، إلا أنه مستمر في التطور مع الاحتياجات الصناعية الحديثة. تعمل التحسينات في المواد والأتمتة وأنظمة المراقبة على جعل الناقلات أكثر كفاءة وذكاءً. يمكن الآن إضافة أجهزة الاستشعار لتتبع السرعة وعزم الدوران ودرجة الحرارة والاهتزاز، مما يساعد المشغلين على اكتشاف المشكلات قبل حدوث الأعطال.
أصبحت كفاءة الطاقة أيضًا موضع تركيز أكبر. يمكن لتقنيات القيادة الجديدة والتصميمات اللولبية المحسنة أن تقلل من استهلاك الطاقة مع الحفاظ على الأداء. وبالإضافة إلى ذلك، يتم إيلاء المزيد من الاهتمام للتصميم الصحي، وحماية البيئة، والهياكل المعيارية التي تبسط عملية التركيب والتوسع.
مع زيادة أتمتة الصناعات، سيظل الناقل اللولبي جزءًا مهمًا من أنظمة معالجة المواد المتكاملة. إن قدرتها على نقل المواد السائبة بشكل موثوق وآمن واقتصادي تضمن بقاءها ذات صلة في كل من التطبيقات الصناعية القائمة والناشئة.
خاتمة
يعد الناقل اللولبي حلاً عمليًا للغاية ومستخدمًا على نطاق واسع للتعامل مع المواد ويتمتع بسمعة قوية من حيث البساطة والمتانة وتعدد الاستخدامات. إن قدرتها على نقل مجموعة واسعة من المواد السائبة في اتجاهات أفقية أو مائلة أو رأسية تجعلها لا غنى عنها في العديد من الصناعات. سواء كنت تتعامل مع الحبوب، أو المساحيق، أو الحمأة، أو المعادن، أو المواد الكيميائية، فإن الناقل اللولبي يوفر نقلًا متحكمًا، وصيانة منخفضة، وتشغيلًا فعالاً.
مع الاختيار المناسب، والتصميم المدروس، والصيانة الدورية، يمكن للناقل اللولبي أن يوفر سنوات عديدة من الخدمة الموثوقة. مع استمرار العمليات الصناعية في المطالبة بكفاءة أكبر وطرق معالجة أنظف، سيظل الناقل اللولبي أداة أساسية في بيئات الإنتاج والمعالجة الحديثة.
