مقدمة المعدات

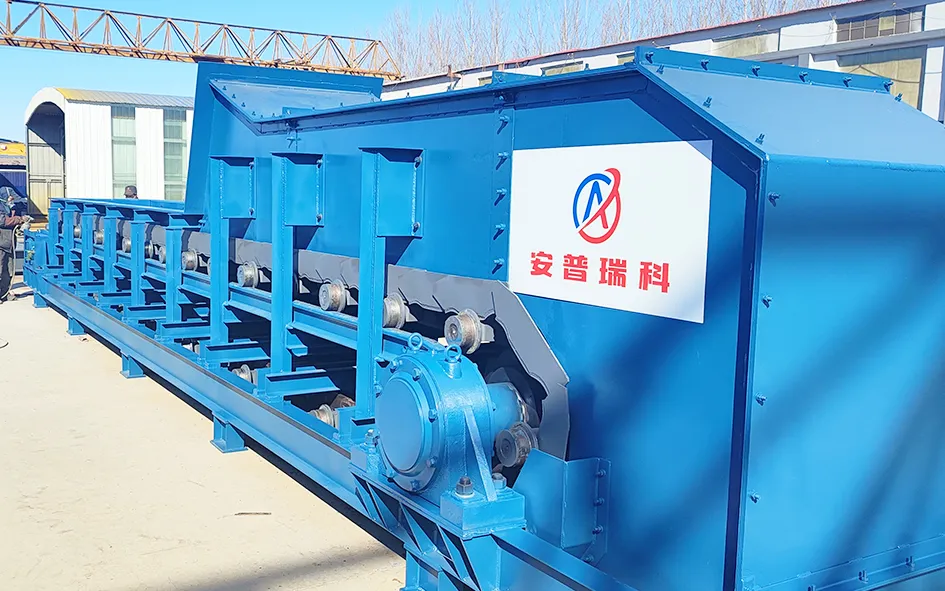

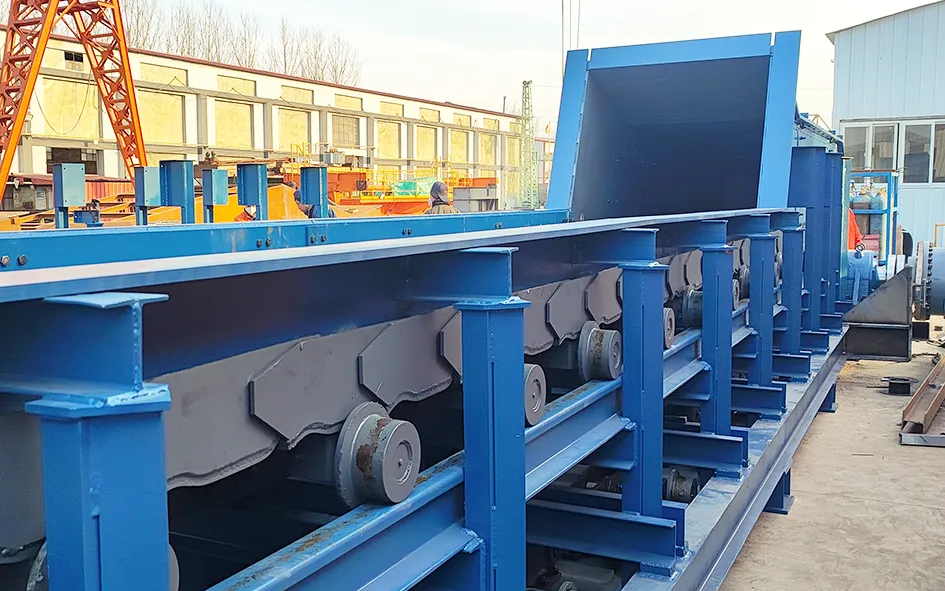

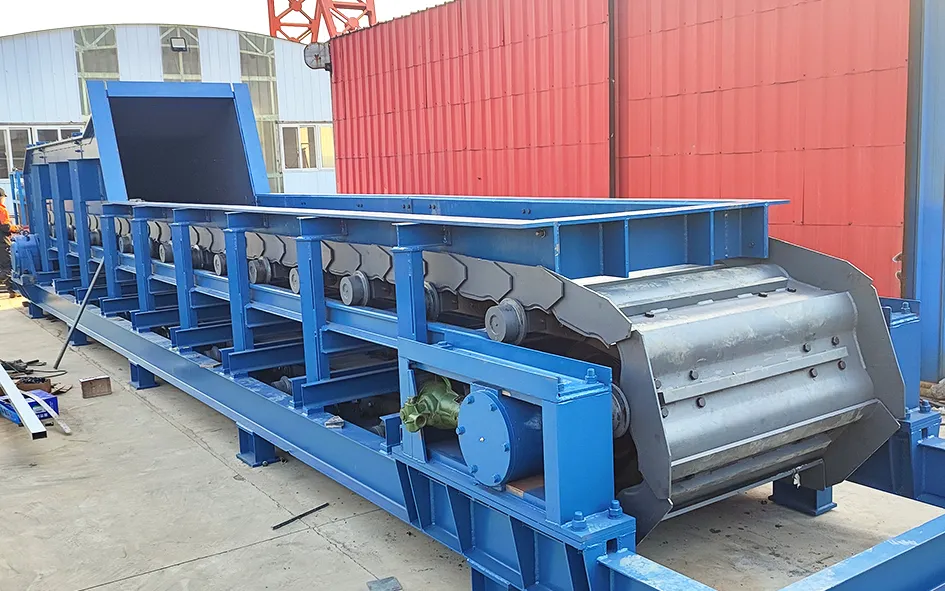

إن وحدة التغذية اللوحية متوسطة الحجم عبارة عن آلة نقل مستمرة تستخدم على نطاق واسع في صناعات التعدين والمعادن والكيماويات والفحم. يتم استخدامه في المقام الأول لتغذية ونقل المواد السائبة المختلفة بشكل مستمر وموحد - بما في ذلك تلك التي لديها درجة معينة من اللزوجة - من صوامع التخزين إلى الكسارات والناقلات والآلات الأخرى. تعمل على خطوط مستقيمة أفقية ومائلة، مع حد أقصى للانحدار بشكل عام لا يتجاوز 25 درجة.

ميزات المعدات

1. مجهزة بمحامل دوارة، يمكن أن يكون نظام تشحيم المحامل إما كهربائيًا أو أوتوماتيكيًا. تتميز الماكينة بأكملها بمقاومة تشغيل منخفضة، وصيانة بسيطة، وكفاءة تشغيلية عالية.

2. تم تصميم قسم الذيل لضمان الموثوقية وهو مناسب للمناطق الممطرة والرطبة. فهو يمنع تخطي الأسنان المتسلسلة - الأمر الذي قد يعطل الإنتاج - الناتج عن تراكم المواد اللزجة في نهاية الذيل.

تحتل وحدة التغذية اللوحية متوسطة الحجم موقعًا حيويًا ومميزًا ضمن مجموعة واسعة من معدات مناولة المواد. لقد تم تصميمه لسد الفجوة بين وحدات التغذية الضخمة ذات السعة العالية المستخدمة في التعدين على نطاق واسع والمغذيات الأصغر حجمًا والأخف وزنًا المستخدمة في التطبيقات الأقل تطلبًا. تتميز هذه الفئة من المعدات بتعدد استخداماتها، حيث توفر مزيجًا متوازنًا من السعة والمتانة والعملية مما يجعلها مناسبة لمجموعة واسعة من العمليات الصناعية. إن مغذيات الألواح متوسطة الحجم ليست مجرد نسخ مصغرة من نظيراتها الأكبر حجمًا؛ إنها آلات مصممة بعناية لتلبية الاحتياجات المحددة للعمليات التي تتطلب إنتاجية كبيرة ولكنها لا تبرر النفقات والبنية التحتية لأكبر وحدات التغذية.

تشتمل الخصائص المميزة لوحدة التغذية اللوحية متوسطة الحجم على عرض وعاء يتراوح عادة من متر إلى مترين، وطول وعاء يتراوح من مترين إلى أربعة أمتار، ونظام قيادة بمتطلبات طاقة معتدلة. هذه المغذيات قادرة على معالجة المواد بمعدلات تتراوح من خمسين إلى خمسمائة طن في الساعة، اعتمادًا على خصائص المواد والتكوين المحدد. إن نطاق السعة هذا يجعلها مثالية لمجموعة متنوعة من التطبيقات، بدءًا من دوائر التكسير الثانوية في المحاجر وحتى عمليات التغذية في مصانع التصنيع متوسطة الحجم. كما أن حجمها يجعلها أكثر سهولة للصيانة والإصلاح، حيث أن المكونات ليست كبيرة جدًا لدرجة أنها تتطلب معدات رفع ثقيلة متخصصة للصيانة.

مبدأ التشغيل الأساسي لوحدة التغذية اللوحية متوسطة الحجم مطابق لجميع مغذيات اللوحة: يتحرك الوعاء الفولاذي الترددي ذهابًا وإيابًا أسفل عمود من المواد، مما يوفر تغذية متحكمة ومتسقة. ومع ذلك، غالبًا ما تتضمن وحدة التغذية متوسطة الحجم ميزات التصميم التي تعزز تعدد استخداماتها. توفر العديد من الطرازات أطوال شوط قابلة للتعديل وسرعات قيادة متغيرة، مما يسمح للمشغل بضبط معدل التغذية ليتوافق مع المتطلبات المحددة للعملية النهائية. تعد هذه المرونة إحدى المزايا الرئيسية لوحدة التغذية متوسطة الحجم، مما يجعلها خيارًا شائعًا في المصانع التي تعالج مجموعة متنوعة من المواد أو التي تواجه تغيرات متكررة في معدلات الإنتاج.

إن تطبيقات مغذيات الألواح متوسطة الحجم واسعة النطاق ومتنوعة. توجد في المحاجر التي تنتج الركام للبناء، وفي مصانع إعادة التدوير التي تعالج نفايات البناء والهدم، وفي مصانع إعداد الفحم، وفي الصناعات التحويلية المختلفة التي تتعامل مع المواد الصلبة السائبة. حجمها وقدرتها المعتدلة يجعلها مناسبة لكل من التركيبات الثابتة والمتنقلة. في محطات التكسير والغربلة المتنقلة، غالبًا ما تكون وحدة التغذية اللوحية متوسطة الحجم هي وحدة التغذية المفضلة، مما يوفر القدرة اللازمة مع الحفاظ على بصمة مدمجة متوافقة مع متطلبات التنقل للمصنع. إن تعدد الاستخدامات والموثوقية والفعالية من حيث التكلفة لوحدة تغذية الألواح متوسطة الحجم يضمن استمرار أهميتها في المشهد الصناعي الحديث.

ميزات البناء والتصميم

يعكس بناء وحدة تغذية الأطباق متوسطة الحجم توازنًا دقيقًا بين المتانة والتطبيق العملي. على الرغم من أنها مصممة لتحمل قسوة التشغيل الصناعي المستمر، إلا أنها لا تستخدم المكونات الضخمة والكبيرة جدًا التي تميز أكبر وحدات التغذية. وينتج عن هذا التوازن آلة متينة وموثوقة وفعالة من حيث التكلفة، سواء من حيث استثمار رأس المال الأولي أو تكاليف التشغيل المستمرة. يتم تصنيع الإطار الرئيسي من صفائح فولاذية ثقيلة، يتراوح سمكها عادة من عشرين إلى أربعين ملم، ومدعومة بأضلاع داخلية وأعضاء متقاطعة. تم تصميم الإطار لتوفير الصلابة اللازمة لدعم وزن عمود المادة وامتصاص القوى الديناميكية للوعاء الترددي، ولكنه ليس ثقيلًا جدًا بحيث يكون غير عملي للتطبيقات المقصودة.

إن وعاء التغذية هو مكون العمل الأساسي وهو مصنوع من لوح فولاذي مقاوم للتآكل. تتراوح سماكة وعاء القاعدة عادةً من عشرين إلى أربعين ملم، اعتمادًا على ظروف التآكل المتوقعة. تم تجهيز المقلاة بنظام من بطانات التآكل القابلة للاستبدال، وعادة ما تكون مصنوعة من الحديد عالي الكروم أو الفولاذ المنغنيز. يتم تقسيم هذه البطانات لتسهيل الاستبدال؛ يمكن تغيير الأجزاء الفردية دون إزالة المقلاة بأكملها. يتم ربط البطانات بالمقلاة بمسامير غائرة عالية القوة، مما يمنع رؤوس البراغي من التلف بسبب المادة المنزلقة. يتم رفع الحواف الجانبية للمقلاة لاحتواء المادة كما أنها مزودة ببطانات تآكل. تم تجهيز طرف التفريغ من المقلاة بقضيب تآكل ثقيل لحماية حافة المقلاة من تأثير مادة التفريغ.

عادةً ما يكون نظام دعم المقلاة في وحدة التغذية متوسطة الحجم عبارة عن تصميم من النوع الأسطواني. يركب المقلاة على سلسلة من البكرات المثبتة على الإطار الرئيسي. تكون البكرات ذات قطر متوسط، عادةً ما يتراوح بين مائة وخمسين إلى ثلاثمائة ملليمتر، ومجهزة بمحامل محكمة الغلق ومحمية من التلوث. يتم تركيب الأسطوانات على مبيتات تحمل قابلة للتعديل، مما يسمح بمحاذاة المقلاة بدقة. في بعض التصميمات، يمكن استخدام نظام دعم محامل الشريحة، خاصة في التطبيقات التي تتعرض فيها وحدة التغذية لظروف شديدة الاتساخ. المحامل المنزلقة عبارة عن شرائح تآكل كبيرة بشكل أساسي مصنوعة من مادة منخفضة الاحتكاك، مما يوفر نظام دعم أبسط وأكثر قوة.

تم تصميم نظام التشغيل الخاص بوحدة التغذية اللوحية متوسطة الحجم لتوفير نقل طاقة موثوق وفعال. يتكون قطار القيادة عادةً من محرك كهربائي وعلبة تروس تخفيض وآلية كرنك. المحرك هو محرك صناعي قياسي تتراوح قدرته عادةً من خمسة عشر إلى خمسة وسبعين كيلووات، اعتمادًا على حجم وسعة وحدة التغذية. صندوق التروس عبارة عن وحدة تخفيض للخدمة الشاقة توفر مضاعفة عزم الدوران اللازمة. تقوم آلية الكرنك بتحويل الحركة الدوارة إلى الحركة الترددية للمقلاة. العمود المرفقي عبارة عن عمود فولاذي مطروق، وقضبان التوصيل عبارة عن مكونات فولاذية قوية. تم تصميم المحامل الموجودة على العمود المرفقي بحيث تضمن عمر خدمة طويل. يتم وضع مجموعة محرك الأقراص بالكامل في غلاف واقي ومجهزة بنظام تشحيم.

سيناريوهات التطبيق

الإنتاج الكلي: في المحاجر التي تنتج الركام للبناء، يتم استخدام وحدة التغذية المتوسطة الحجم بشكل شائع في دوائر التكسير الثانوية والثالثية. بعد أن تقوم الكسارة الأولية بتقليل الصخور إلى حجم يمكن التحكم فيه، تقوم وحدة التغذية متوسطة الحجم باستخراج المواد من صندوق التدفق أو المخزون وتغذيتها إلى المخروط الثانوي أو الكسارة التصادمية. يضمن التفريغ المتحكم فيه لوحدة التغذية تغذية متساوية للكسارة، مما يزيد من كفاءتها وجودة المنتج.

عمليات إعادة التدوير: تستخدم مصانع إعادة التدوير التي تعالج مخلفات البناء والهدم مغذيات أطباق متوسطة الحجم للتعامل مع مجموعة متنوعة من المواد، بما في ذلك الخرسانة والأسفلت والحطام المختلط. إن قدرة وحدة التغذية على التعامل مع المواد غير المنتظمة والمتكتلة تجعلها مثالية لهذه التطبيقات. يتم استخدام وحدة التغذية لتغذية الكسارة الأولية أو لاستخراج المواد من المخزون لمزيد من المعالجة.

تحضير الفحم: تُستخدم مغذيات الألواح متوسطة الحجم في مصانع إعداد الفحم لتغذية الكسارات والغرابيل ومعدات المعالجة الأخرى بالفحم. تتعامل وحدات التغذية مع الفحم الذي قد يحتوي على دقائق ورطوبة، ويضمن إجراء الإزاحة الإيجابي الخاص بها تغذية ثابتة حتى عندما تكون المادة لزجة.

الصناعات التحويلية: تستخدم الصناعات التحويلية المختلفة مغذيات الألواح متوسطة الحجم للتعامل مع المواد الخام السائبة. على سبيل المثال، في صناعة السيراميك، يتم استخدام وحدة التغذية لتغذية الطين والمواد الخام الأخرى للخلاطات والبثق. في الصناعة الكيميائية، يتم استخدام وحدة التغذية لمعالجة المواد الحبيبية المختلفة.

محطات التكسير والغربلة المتنقلة: في محطات التكسير والغربلة المتنقلة، غالبًا ما تكون وحدة التغذية اللوحية متوسطة الحجم هي وحدة التغذية المفضلة. حجمها الصغير ووزنها المعتدل يجعلها متوافقة مع متطلبات التنقل للمصنع. يتم تركيب وحدة التغذية مباشرة على هيكل المصنع وتوفر التغذية الخاضعة للرقابة اللازمة لتشغيل المصنع.

تعليمات التشغيل

فحص ما قبل البدء: قبل بدء تشغيل وحدة التغذية، يلزم إجراء فحص شامل. يجب على المشغل فحص المقلاة وبطانات التآكل بحثًا عن أي تآكل أو تلف. ينبغي تحديد البراغي السائبة وتشديدها. يجب فحص مكونات محرك الأقراص بحثًا عن أي علامات تسرب للزيت أو تآكل غير عادي. يجب فحص مستويات التشحيم وإجراء أي تشحيم مطلوب. يجب فحص القادوس بحثًا عن أي جسر.

إجراء بدء التشغيل: بدء التشغيل عبارة عن عملية تسلسلية. يقوم المشغل بإصدار إنذار تحذيري، ويقوم بتشغيل محرك التشغيل، ويسمح لوحدة التغذية بالوصول إلى السرعة الكاملة دون وجود أي مادة على المقلاة. يتم بعد ذلك فتح بوابة القادوس لإدخال المواد، ويتم تعديل طول الشوط لتحقيق معدل التغذية المطلوب.

المراقبة المستمرة: أثناء التشغيل، يجب على المشغل مراقبة تدفق المواد، والاستماع إلى الأصوات غير العادية، والتحقق من درجات حرارة المحرك وعلبة التروس. ويجب معالجة أي سد في القادوس على الفور. ينبغي ملاحظة حالة بطانات التآكل.

إجراء إيقاف التشغيل: يتم إغلاق بوابة القادوس لإيقاف تدفق المواد. يُسمح بتشغيل وحدة التغذية حتى تصبح المقلاة فارغة. يتم بعد ذلك إيقاف المحرك وإجراء فحص ما بعد التشغيل.

الأسئلة والحلول الشائعة

لماذا تتكدس وحدة التغذية أحيانًا؟ غالبًا ما يحدث الانحشار بسبب انسداد القادوس أو وجود أجسام غريبة في التغذية. يجب على المشغل إيقاف وحدة التغذية وإزالة الانسداد. قد يلزم تعديل تصميم القادوس لمنع التجسير.

ما الذي يسبب التآكل السريع لبطانات التآكل؟ يحدث التآكل السريع بسبب المواد شديدة الكشط. يجب على المشغل أن يفكر في استخدام درجة أصعب من مواد البطانة أو تقليل سرعة وحدة التغذية. يعد الفحص المنتظم واستبدال البطانات في الوقت المناسب أمرًا ضروريًا.

كيف يمكنني تحسين اتساق معدل التغذية؟ غالبًا ما يكون سبب التغذية غير المتناسقة هو فصل المواد في القادوس. يجب أن يكون القادوس مصممًا للتدفق الجماعي لضمان تدفق موحد للمواد. يعد الفحص المنتظم واستبدال البطانات البالية أمرًا ضروريًا أيضًا، حيث يمكن للبطانات البالية تغيير طول الشوط الفعال.

لماذا تنحرف صينية التغذية؟ يشير الانحراف إلى تآكل غير متساوٍ في بكرات الدعم أو المحامل المنزلقة. يجب على المشغل فحص المكونات البالية واستبدالها والتأكد من محاذاة المقلاة بشكل صحيح.

ما هو جدول التشحيم المناسب؟ يجب على المشغل اتباع توصيات الشركة المصنعة، والتي تتضمن عادةً التشحيم اليومي لجميع تركيبات الشحوم، والفحوصات الأسبوعية لمستويات الزيت، والاستبدال الدوري لمواد التشحيم.

كيف يمكنني ضبط معدل التغذية؟ يتم التحكم في معدل التغذية عن طريق ضبط طول شوط الوعاء الترددي. يتم ذلك عادةً عن طريق تغيير موضع دبوس الكرنك على العمود المرفقي. تؤدي زيادة الرمية إلى زيادة طول الضربة ومعدل التغذية؛ يؤدي تقليل الرمية إلى تقليل معدل التغذية. توفر بعض الطرز أيضًا محركات أقراص متغيرة السرعة لمزيد من التحكم.

ماذا علي أن أفعل إذا كانت وحدة التغذية تصدر ضوضاء مفرطة؟ الضوضاء المفرطة هي علامة على وجود مشكلة ميكانيكية. يجب على المشغل إيقاف وحدة التغذية وفحص مكونات محرك الأقراص. يمكن أن يكون السبب هو البراغي السائبة أو المحامل البالية أو أحد المكونات المكسورة. لا ينبغي تشغيل وحدة التغذية حتى يتم حل المشكلة.

كم مرة يجب استبدال بطانات التآكل؟ تعتمد فترة الاستبدال على مدى كشط المادة وظروف التشغيل. يجب على المشغل فحص البطانات بانتظام واستبدالها عندما تتآكل إلى حد معين، عادةً عندما يصل سمكها إلى حوالي ثلث سمكها الأصلي.

هل يستطيع جهاز التغذية التعامل مع المواد الرطبة أو اللزجة؟ نعم، إن عملية الإزاحة الإيجابية لوحدة تغذية الألواح تجعلها مناسبة للتعامل مع المواد الرطبة أو اللزجة. ومع ذلك، قد يحتاج المشغل إلى ضبط طول الشوط وسرعته لمنع تراكم المواد على المقلاة.

ما هي فوائد محرك التردد المتغير؟ محرك التردد المتغير يسمح للمشغل بضبط سرعة المحرك، مما يوفر تحكمًا دقيقًا في معدل التغذية. وهذا مفيد بشكل خاص في التطبيقات التي تتغير فيها خصائص المواد أو معدل التغذية المطلوب بشكل متكرر.

كيف أتأكد من محاذاة وحدة التغذية بشكل صحيح؟ تعد المحاذاة الصحيحة أمرًا ضروريًا للتشغيل السلس لوحدة التغذية. يجب محاذاة بكرات الدعم أو المحامل المنزلقة لضمان تحرك المقلاة في مسار مستقيم ومتوازي. يجب على المشغل استخدام أدوات قياس دقيقة للتحقق من المحاذاة وإجراء التعديلات حسب الحاجة.

ماذا علي أن أفعل إذا توقفت وحدة التغذية تحت الحمل؟ عادة ما يكون سبب المماطلة تحت الحمل هو التحميل الزائد أو عطل ميكانيكي. يجب على المشغل إيقاف وحدة التغذية فورًا، وإزالة أي مادة من الوعاء، وفحص نظام التشغيل. ويجب تحديد سبب التوقف وتصحيحه قبل إعادة تشغيل وحدة التغذية.

كيف يمكنني منع الانسكاب من وحدة التغذية؟ يمكن منع الانسكاب من خلال التأكد من عدم تحميل وحدة التغذية بشكل زائد وأن الحواف الجانبية في حالة جيدة. يجب أن يتم توسيط التغذية من القادوس على المقلاة لمنع التحميل غير المتساوي.

ما هو عمر الخدمة النموذجي لوحدة التغذية المتوسطة الحجم؟ مع التشغيل والصيانة المناسبة، يمكن لوحدة التغذية اللوحية متوسطة الحجم أن توفر سنوات عديدة من الخدمة الموثوقة، والتي غالبًا ما تتجاوز عشرين عامًا. تعتمد مدة الخدمة على خطورة التطبيق وجودة برنامج الصيانة.

كيف أقوم بتخزين وحدة التغذية إذا لم تكن قيد الاستخدام؟ إذا كان سيتم تخزين وحدة التغذية لفترة طويلة، فيجب تنظيفها جيدًا، ويجب طلاء جميع الأسطح المكشوفة بمركب مانع للصدأ. يجب تخزين وحدة التغذية في منطقة جافة ومحمية. يوصى أيضًا بالتدوير الدوري لآلية القيادة لمنع المحامل من تكوين بقع مسطحة.

في الختام، تعتبر وحدة التغذية اللوحية متوسطة الحجم بمثابة العمود الفقري متعدد الاستخدامات والموثوق الذي يملأ مكانة هامة في صناعة معالجة المواد. إن تصميمها المتوازن وقدرتها المعتدلة وقدرتها على التكيف يجعلها مناسبة لمجموعة واسعة من التطبيقات، بدءًا من الإنتاج الكلي إلى إعادة التدوير إلى محطات التكسير المتنقلة. ومن خلال فهم التصميم والتطبيقات وإجراءات التشغيل والمشاكل الشائعة، يمكن لمشغلي المصنع التأكد من أن هذه المعدات توفر خدمة متسقة وفعالة وموثوقة لسنوات عديدة. إن وحدة التغذية اللوحية متوسطة الحجم ليست مجرد آلة؛ فهو عنصر حيوي في سلسلة الإنتاج، حيث يساعد على تحويل المواد الخام إلى منتجات تامة الصنع تدعم المجتمع الحديث.
