تعتبر الأسطوانات الوسيطة مكونات أسطوانية أساسية تستخدم على نطاق واسع في أنظمة مناولة المواد، وخاصة ناقلات الأحزمة، لدعم وتوجيه الأحزمة المتحركة مع تقليل الاحتكاك والتآكل. على عكس بكرات التشغيل التي تستقبل الطاقة مباشرة من المحرك، لا تحتوي البكرات الوسيطة على مصدر طاقة خاص بها ولكنها تدور بحرية عندما يتحرك الحزام فوقها، مما يقلل من المقاومة التي يواجهها الحزام أثناء نقل المواد من موقع إلى آخر. يعد دورهم ضروريًا للحفاظ على التشغيل السلس لأنظمة النقل عبر الصناعات التي تتراوح من التعدين والمحاجر إلى الخدمات اللوجستية والتصنيع.

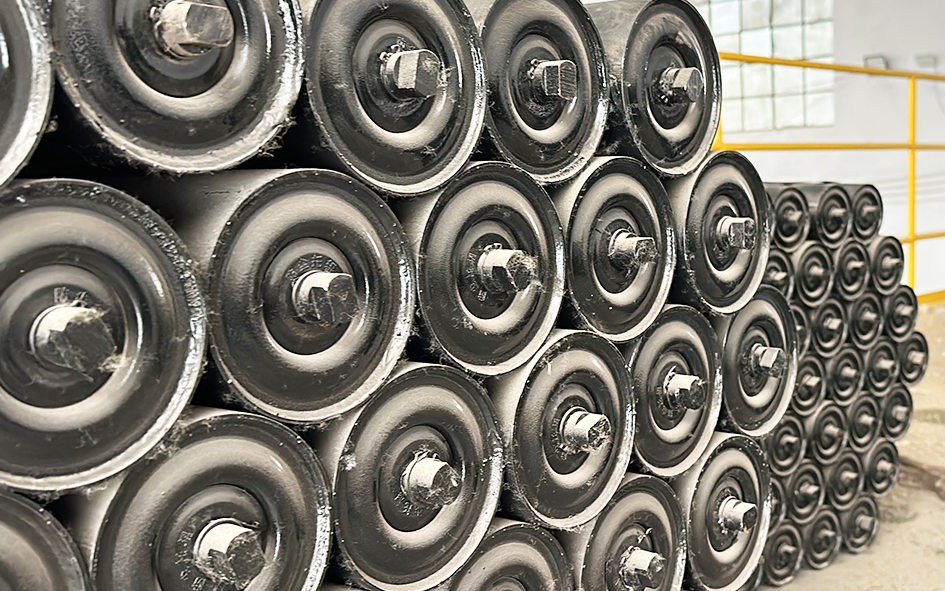

يتكون البناء الأساسي للأسطوانة الوسيطة من أنبوب أسطواني، وعمود يمر عبر مركزها، ومحامل موضوعة في كلا الطرفين، وأنظمة إغلاق لحماية المحامل، وأغطية طرفية. يُصنع الأنبوب الأسطواني عادةً من الفولاذ الكربوني، على الرغم من أن الأنابيب المغطاة بالمطاط أو الأنابيب المركبة متاحة أيضًا للتطبيقات المتخصصة. العمود، عادة ما يكون مصنوعًا من الفولاذ المسحوب على البارد مع نهايات مُشكَّلة، يوفر الدعم الهيكلي ويسمح بتثبيت الأسطوانة بشكل آمن على إطار الناقل. المحامل، غالبًا محامل كروية ذات أخدود عميق أو مجموعات محامل محكمة الغلق، تمكن الأسطوانة من الدوران بحرية مع دعم وزن الحزام والمواد التي يتم نقلها. تعد أنظمة الختم - بدءًا من موانع التسرب المتاهة إلى موانع التسرب أو الهياكل المدمجة - ضرورية لمنع دخول الغبار والرطوبة والملوثات إلى المحامل والتسبب في فشل مبكر.

يتم تصنيف بكرات التباطؤ حسب عوامل تشمل قطر اللفة ونوع الخدمة وظروف التشغيل وحمل الحزام وسرعة الحزام. تحدد قدرتها على حمل الحمولة وعمر التحمل المحسوب تصنيفها، مع استخدام أنظمة تصنيف مختلفة في مناطق مختلفة. لا يمكن المبالغة في أهمية المعايير المتسقة عبر جميع وحدات التباطؤ في ناقل معين، حيث يمكن أن تؤدي المكونات غير المتطابقة إلى تآكل غير متساوٍ، ومشكلات في تتبع الحزام، وانخفاض موثوقية النظام.

أنواع بكرات المهمل

تتوفر بكرات التباطؤ في مجموعة متنوعة من التكوينات، كل منها مصمم لخدمة وظيفة محددة داخل نظام الناقل. يعد اختيار النوع المناسب أمرًا بالغ الأهمية لضمان التشغيل الفعال وتقليل وقت التوقف عن العمل.

يتم تركيب وحدات تباطؤ الحمل، والمعروفة أيضًا باسم وحدات تباطؤ التحميل، على الجانب العلوي من الناقل لدعم الحزام أثناء حمل المواد. وهي متوفرة في التصاميم المسطحة أو المجوفة. تتكون وحدات التباطؤ ذات الحمل المسطح من لفة أفقية واحدة ويتم استخدامها على الأحزمة المسطحة، مثل تلك الموجودة في مغذيات الحزام. تتكون الدوافع الوسيطة، وهي الأكثر شيوعًا، عادةً من ثلاث لفات: لفة مركزية أفقية مع لفات جناح مائلة على كلا الجانبين. تسمى زاوية ميل البكرات من الأفقي بزاوية الحوض، وهي تساعد على احتواء المواد السائبة على الحزام، مما يمنع الانسكاب. بعض مجموعات التباطؤ المجوفة عبارة عن تصميمات متوازنة، حيث يكون لللفة المركزية خط مركزي مختلف عن بكرات الجناح، مما يقلل الارتفاع الإجمالي - وهي ميزة شائعة في تطبيقات التعدين تحت الأرض حيث تكون مساحة الرأس محدودة.

تدعم وحدات التباطؤ الراجعة الحزام على جانبه السفلي أثناء عودته إلى منطقة التحميل بعد تفريغ حمولته. تتكون هذه عادةً من لفة أفقية واحدة معلقة من الجانب السفلي لأوتار الناقل. ومع ذلك، فإن وحدات التباطؤ ذات العودة على شكل حرف V، والتي تشتمل على لفتين أصغر حجمًا مثبتتين بزاوية، تُستخدم أحيانًا لتحسين تتبع الحزام وتقليل انحراف الحزام.

تم تصميم وحدات التباطؤ الصدمية خصيصًا لامتصاص الصدمات الناتجة عن سقوط المواد عند نقاط التحميل. وهي مغلفة بمواد عالية القوة وممتصة للصدمات، غالبًا ما تكون مطاطية، لتقليل التشوه الهيكلي الناتج عن صدمات نقل الوزن وحماية كل من الحزام وهيكل التباطؤ من التلف. عادةً ما يتم تركيب وحدات التباطؤ هذه في إطار الذيل أو نقاط النقل حيث يتم إسقاط المواد على الناقل.

يتم استخدام تباطؤات التدريب، والتي تسمى أيضًا تباطؤات المحاذاة، لتصحيح اختلال الحزام ومنع الحزام من الانجراف بعيدًا عن المركز. عندما ينجرف الحزام، يمكن أن يسبب تآكل الإطارات وانسكاب المواد والإحباط التشغيلي. تقوم البكرات المدببة، والتي تكون أوسع من أحد الأطراف وأضيق من الطرف الآخر، بتوجيه الحزام بلطف إلى المركز. يتم تركيب بعض تباطؤات التدريب في إطارات ذاتية المحاذاة تدور مع الحزام، مما يسمح للبكرات بمتابعة حركة الحزام تلقائيًا.

تشتمل وحدات التباطؤ المتخصصة على بكرات مغطاة بالمطاط، والتي توفر التوسيد، وتحسن الإمساك، وتقلل من الضوضاء، مما يجعلها مفيدة عندما يكون الحزام زلقًا من الماء أو الزيت أو في مصانع إعادة التدوير حيث يكون تقليل الضوضاء مفيدًا. تتميز بكرات إرجاع القرص المطاطي بوجود أقراص متباعدة على طول العمود تعمل على كسر تراكم المواد من حزام الإرجاع، مما يقلل الحاجة إلى الكشط اليدوي، خاصة في التطبيقات التي تتضمن مواد لزجة مثل الطين أو الفحم. تعمل وحدات التباطؤ اللولبية الفولاذية، ذات الأسطح المحززة الحلزونية على جانب الإرجاع، على دفع الحطام إلى الخارج مع توجيه الحزام أيضًا نحو المركز، مما يؤدي إلى القيام بوظيفتي التنظيف والتتبع.

سيناريوهات التطبيق

لا غنى عن الأسطوانات الوسيطة في نطاق واسع من الصناعات حيث يجب نقل المواد أو البضائع السائبة بكفاءة عبر المسافة.

في عمليات التعدين واستغلال المحاجر، تدعم البكرات الوسيطة الناقلات الحزامية شديدة التحمل التي تنقل الخام والفحم والحصى والمواد المستخرجة الأخرى من موقع الاستخراج إلى مرافق المعالجة. تعتبر هذه البيئات صعبة، حيث تحتوي على مواد كاشطة وأحمال ثقيلة وتعرض للغبار والرطوبة. تُستخدم عادةً بكرات فولاذية شديدة التحمل ذات أعمدة معززة ومحامل محكمة الغلق لتحمل هذه الظروف القاسية. في محطات الطاقة الحرارية، تعتمد أنظمة نقل الفحم على سيور ناقلة مدعومة بوحدات تباطؤ؛ وأي فشل يمكن أن يسبب تأخيرات كبيرة تؤثر على عمليات المصنع بأكملها.

تستخدم الموانئ ومحطات الشحن بكرات خاملة على الناقلات التي تتعامل مع البضائع السائبة مثل الحبوب والأسمدة والخامات المعدنية أثناء عمليات التحميل والتفريغ. يجب أن تكون الأسطوانات متينة بما يكفي للتعامل مع الإنتاجية العالية مع الحفاظ على أداء موثوق به في البيئات الساحلية حيث يشكل التآكل مصدر قلق.

تعتمد مصانع الأسمنت ومرافق إعادة التدوير على الأسطوانات الوسيطة لدعم أنظمة النقل التي تنقل المواد الخام والمنتجات النهائية ومجاري النفايات. تعتبر البكرات المغطاة بالمطاط وبكرات إرجاع القرص ذات قيمة خاصة في هذه الإعدادات لتقليل الضوضاء ومنع تراكم المواد على أحزمة الإرجاع.

في التصنيع والتخزين، تدعم الأسطوانات الوسيطة الناقلات الخفيفة المستخدمة في خطوط التجميع وعمليات التعبئة والتغليف ومراكز التوزيع. هنا، يتم التركيز غالبًا على التشغيل السلس والأداء الهادئ والحد الأدنى من متطلبات الصيانة، مع تفضيل البكرات المغطاة بالبلاستيك أو المطاط لحماية المنتجات وتقليل الضوضاء.

تستخدم العمليات الزراعية أيضًا بكرات وسيطة في أنظمة معالجة الحبوب، حيث تنقل الناقلات المحاصيل المحصودة من الحقول إلى مرافق التخزين أو المعالجة. يجب أن تكون الأسطوانات محكمة الغلق ضد الغبار وأن تكون قادرة على العمل بشكل موثوق في الظروف الجوية المختلفة.

تعليمات الاستخدام والصيانة

يعد التثبيت والتشغيل والصيانة الصحيحة للأسطوانات الوسيطة أمرًا ضروريًا لزيادة عمر الخدمة إلى أقصى حد وضمان التشغيل الموثوق لنظام النقل.

يتطلب التثبيت اهتمامًا دقيقًا بالمحاذاة والتباعد. يجب تركيب وحدات التباطؤ بشكل مباشر على إطار الناقل، بحيث يكون محور الأسطوانة متعامدًا مع اتجاه سير الحزام. يمكن أن تؤدي المحاذاة غير الصحيحة إلى تحرك الحزام بعيدًا عن المركز، مما يؤدي إلى تآكل غير متساوٍ لكل من الحزام ووحدات التباطؤ. يجب أن تكون المسافة بين وحدات التباطؤ الحاملة مناسبة لعرض الحزام ووزن المادة لمنع ترهل الحزام وانسكابه. بالنسبة لوحدات التباطؤ العائدة، يمكن أن تكون التباعد أكبر عادةً نظرًا لأن السير الفارغ أخف وزنًا.

يعد الفحص الدوري حجر الزاوية في الصيانة الفعالة. يجب فحص الأسطوانات الوسيطة بصريًا بحثًا عن ضعف الدوران والتآكل والأضرار المادية وعلامات تراكم المواد. يمكن أن تسبب الأسطوانة المضبوطة ضررًا كبيرًا لحافة الحزام في فترة قصيرة، كما أن استبدال الأسطوانة البالية أكثر فعالية من حيث التكلفة من استبدال الحزام التالف. يعتمد تكرار الفحص على ظروف التشغيل؛ في البيئات الكاشطة، قد تكون الفحوصات اليومية ضرورية.

يتم إغلاق العديد من بكرات التباطؤ الحديثة مدى الحياة ولا تحتاج إلى تزييت. ومع ذلك، توجد تصميمات قابلة لإعادة التشحيم، ويجب تشحيمها على فترات منتظمة باستخدام شحم متوافق. بالنسبة لوحدات التباطؤ ذاتية المحاذاة، قد يلزم تشحيم النقطة المحورية حتى عندما تكون الأسطوانات الرئيسية محكمة الغلق مدى الحياة. يعد نظام الختم أمرًا بالغ الأهمية لتحمل طول العمر؛ يعد دخول الرطوبة والأوساخ التي تؤدي إلى تحلل شحوم التشحيم من بين الأسباب الرئيسية لفشل المحمل. توفر أختام المتاهة، جنبًا إلى جنب مع الشحوم عالية الجودة، حماية فعالة في معظم الظروف.

يعد التنظيف ضروريًا في التطبيقات التي تحتوي على مواد لزجة أو محمولة. تساعد بكرات إرجاع الأقراص المطاطية على تقليل تراكم المواد، ولكن حتى هذه تتطلب تنظيفًا من حين لآخر حيث يمكن أن تمتلئ الأقراص بالغبار الناعم. يمنع التنظيف المنتظم للانسكابات والارتجاع من حول وحدات التباطؤ تراكم المواد التي يمكن أن تسبب تآكلًا أو انسدادًا مبكرًا.

توفر فترات إيقاف التشغيل في فصل الشتاء فرصة للصيانة الشاملة: تنظيف المخلفات والانسكابات من وحدات التباطؤ، والتشحيم حيثما أمكن، وفحص المكونات البالية أو المكسورة لضمان إعادة التشغيل بدون مشاكل في فصل الربيع. يمكن أن يؤدي استبدال وحدات التباطؤ التي تظهر عليها علامات التآكل المفرط قبل تعطلها إلى منع فترات التوقف المكلفة أثناء مواسم التشغيل القصوى.

المشكلات الشائعة واستكشاف الأخطاء وإصلاحها

على الرغم من تصميمها القوي، يمكن أن تواجه البكرات الوسيطة مجموعة من المشكلات التي تؤثر على الأداء والموثوقية. يعد فهم هذه المشكلات وأسبابها أمرًا ضروريًا لاستكشاف الأخطاء وإصلاحها بشكل فعال.

تعد الأسطوانات المحجوزة أو سيئة الدوران من بين المشكلات الأكثر شيوعًا. تتسبب الأسطوانة المضبوطة في سحب الحزام عبر السطح الثابت، مما يولد الحرارة ويؤدي إلى تآكل الحزام والبكرة بسرعة. تشمل الأسباب فشل المحمل بسبب التلوث أو عدم كفاية التشحيم أو الحمل الزائد أو التلف المادي لقذيفة الأسطوانة. يعد الفحص المنتظم والاستبدال الفوري للأسطوانات الفاشلة من استراتيجيات الوقاية الأساسية.

يعد فشل المحمل سببًا رئيسيًا لمشاكل الأسطوانة الوسيطة. تشمل أكثر أنواع الأضرار التي تمت ملاحظتها تشوه البلاستيك، والذي يحدث عندما يتعرض المحمل لأحمال تتجاوز طاقته، مما يؤدي إلى تشوه العناصر المتداول. يؤدي التآكل، الذي يحدث عادةً بسبب دخول الرطوبة من خلال موانع تسرب غير مناسبة، إلى الصدأ والنقر على الأسطح الحاملة. تشمل أوضاع الفشل الأخرى التآكل المزعج، والكسور، وتآكل إجهاد السطح، والتآكل الكاشط. يعد الختم والتشحيم المناسبان، جنبًا إلى جنب مع التشغيل ضمن معدلات الحمل، أمرًا بالغ الأهمية لتقليل فشل المحامل.

يمكن أن يكون سبب مشاكل تتبع الحزام بسبب محاذاة التباطؤ بشكل غير صحيح. عندما ينحرف الحزام إلى جانب واحد، فإنه يمكن أن يحتك بإطار الناقل، مما يتسبب في تلف حافة الحزام وزيادة التآكل على المحامل الوسيطة. تم تصميم الأسطوانات المدببة ووحدات التباطؤ ذاتية المحاذاة لتصحيح مشكلات التتبع. ومع ذلك، إذا كانت هذه المكونات لا تعمل بشكل صحيح — بسبب الاستيلاء عليها أو ارتدائها أو تثبيتها بشكل غير صحيح — فستستمر مشكلات التتبع. يعد إجراء فحص منتظم لوحدات التدريب وإطاراتها أمرًا ضروريًا.

غالبًا ما تشير الضوضاء أو الاهتزازات المفرطة الصادرة عن البكرات الوسيطة إلى وجود مشكلة في طور التطور. قد تنتج أصوات الصفير عن المحامل المشحمة بشكل سيئ، في حين أن أصوات التنافر قد تكون ناجمة عن المكونات البالية أو السائبة. في بعض الحالات، قد تكون المشكلة بسبب عدم المحاذاة بين الحزام ووحدة التباطؤ، مما يتسبب في تلامس غير متساوٍ وأنماط تآكل غير طبيعية. التحقيق الفوري في الضوضاء غير العادية يمكن أن يمنع حدوث حالات فشل أكثر خطورة.

يمكن أن ينتج التآكل المبكر لغطاء الأسطوانة عن المواد الكاشطة أو اختيار الطلاء غير المناسب أو ظروف التشغيل مثل درجة الحرارة المرتفعة أو التعرض للمواد الكيميائية. قد تتشقق البكرات المغطاة بالمطاط أو تتآكل بشكل غير متساوٍ إذا تعرضت للحرارة أو المواد الكيميائية التي تؤدي إلى تحلل مركب المطاط. قد تعاني الأسطوانات الفولاذية من تآكل سريع بسبب المواد الحادة أو الكاشطة. إن اختيار نوع الأسطوانة المناسب للتطبيق المحدد واستبدال الأسطوانات البالية قبل أن تفشل هي أفضل التدابير الوقائية.

يظل تلوث المحامل بالغبار والرطوبة يمثل تحديًا مستمرًا. حتى مع التصميمات المختومة، يمكن أن تتحلل الأختام بمرور الوقت، خاصة في البيئات القاسية. يؤدي دخول الملوثات إلى تحلل شحوم التشحيم، مما يؤدي إلى زيادة الاحتكاك والتآكل وتشنج المحمل في نهاية المطاف. يمكن أن يؤدي الفحص المنتظم للأختام واستبدال الأسطوانات التالفة إلى تخفيف هذه المشكلة.

كثيرًا ما يسأل المستخدمون عن عمر الخدمة المتوقع للبكرات الوسيطة، والذي يختلف بشكل كبير وفقًا لظروف التشغيل. في التطبيقات النظيفة وخفيفة التحمل، قد تستمر البكرات لمدة عشر سنوات أو أكثر، بينما في بيئات التعدين الكاشطة، قد تكون هناك حاجة إلى الاستبدال سنويًا أو حتى بشكل متكرر. هناك سؤال شائع آخر يتعلق بالطريقة الصحيحة للتحقق مما إذا كانت الأسطوانة لا تزال صالحة للخدمة؛ اختبار دوران بسيط - تدوير الأسطوانة يدويًا للشعور بالنعومة والاستماع إلى الضوضاء - يمكن أن يكشف عن العديد من المشكلات. كما تتكرر الأسئلة حول فترات التشحيم؛ بالنسبة للتصميمات محكمة الغلق مدى الحياة، لا حاجة إلى التشحيم، ولكن التصميمات القابلة لإعادة التشحيم تتطلب عادةً الاهتمام كل ثلاثة إلى ستة أشهر اعتمادًا على كثافة الاستخدام.

خاتمة

تُعد البكرات الوسيطة مكونات أساسية ولكن غالبًا ما يتم تجاهلها في أنظمة مناولة المواد، حيث تؤدي الوظيفة الحاسمة المتمثلة في دعم أحزمة النقل، وتقليل الاحتكاك، وتوجيه المواد بكفاءة طوال رحلتها. وتمكنها أنواعها المتنوعة - الحمل، والعودة، والتأثير، والتدريب، والمتغيرات المتخصصة - من تلبية متطلبات الصناعات التي تتراوح من التعدين واستغلال المحاجر إلى التصنيع والزراعة. يعد الاختيار الصحيح، والتركيب، والفحص المنتظم، والصيانة في الوقت المناسب أمرًا ضروريًا لزيادة عمر الأسطوانة إلى الحد الأقصى ومنع فترات التوقف المكلفة المرتبطة بالفشل. إن فهم المشكلات الشائعة مثل فشل المحامل ومشكلات التتبع والتلوث يمكّن المشغلين من استكشاف الأخطاء وإصلاحها بشكل فعال وتنفيذ التدابير الوقائية. مع استمرار تطور أنظمة مناولة المواد، يظل دور البكرات الوسيطة في ضمان تشغيل الناقل بكفاءة وموثوقية وفعالية من حيث التكلفة مهمًا كما كان دائمًا. من خلال استثمار الاهتمام في هذه المكونات الصغيرة ولكن المهمة، يمكن للمؤسسات تحسين الأداء العام وطول عمر أنظمة النقل الخاصة بها بشكل كبير.
